AGSM 사용 설명서

Allsensing Gas Sensor Module은 사물인터넷에 가스 감지기를 추가하기 쉬운 방법을 제공합니다. 소형, 경량 고성능, 저전력을 요구하는 무선 가스 감지기, 휴대용 및 네트워크 솔루션들에 쉽게 통합하여 적용 가능합니다. CO, H2S, SO2, NO2, O3 가스 센서가 적용된 개별 센서 모듈로 공급됩니다.

PreviousAllsensing NextAGSM 아두이노 활용

Last updated 1 year ago

AGSM 사용 설명서

설명

가스 교정(Gas Calibration)이 완료된 AGSM은 센서 농도 값(ppb)을 UART통신을 이용하여 데이터를 전송합니다.
빠른 응답 시간(T90<30Sec)을 요구하는 환경에 적용하기에는 적합하지 않으며 장시간 환경 변화 모니터링에 적합하도록 제작되었습니다.
최소 30분~1시간 이상의 센서 안정화 시간이 필요합니다.
온도 보정 및 가스 센서 보정 알고리즘에 적용되어 있습니다.
센서 구동회로에서 출력된 센서 신호 값(raw data)을 확인 가능(23bit adc)합니다.
Arduino및 호환 제품과 연동하여 AGSM 제품 적용이 가능합니다.
소형, 경량 고성능, 저전력을 요구하는 무선 가스 감지기, 휴대용 및 네트워크 솔루션들에 쉽게 통합하여 적용 가능합니다.

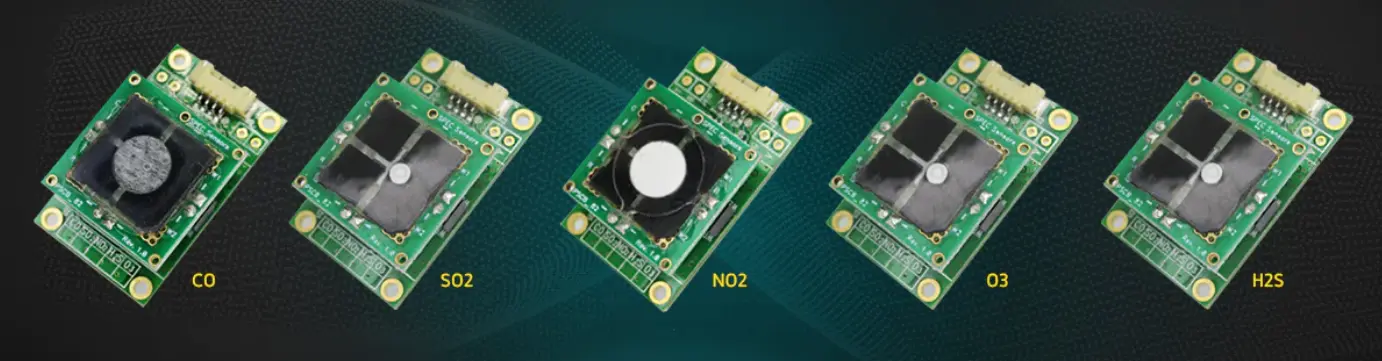

AGSM은 CO, H2S, SO2, NO2, O3 개별 가스 센서가 적용된 형태로 공급됩니다.
센서 교정(Sensor Calibration)
- 사용자가 교정 가스 및 테스트 환경을 보유하고 있는 경우 통신 명령어를 이용하여 Zero calibration, Span Calibration을 할 수 있습니다.
- 6개월 주기로 가스 센서 교정(Span Calibration)을 하는 것을 권장합니다.
- AGSM 제품은 400mL의 소형 챔버를 이용하여 센서 교정을 하였습니다.

사양 및 연결 방법

모듈 사양

항목

사양

측정 가스

CO, H2S, SO2, NO2, O3(개별 측정)

동작방식

고체 전해질 전기화학식(3전극)

측정 범위

정확도

<5% @ Full Range

통신 출력

UART(TTL 3.3V, 5.0V)

Expected Operating Life

> 5 years (10 years @ 25± 10C; 60 ± 30% RH)

전기적특성

구동 전압

DC 3.3V ~ 5.0V

구동 전류

Max 13mA(3.3VDC)

소모 전력

≤43mW

환경

구동 온도

-20 to 40 °C

구동 습도

15 to 95% (Based on Standard Conditions: 25 ºC, 50% RH and 1 atm)

센서 사양

가스

범위

해상도

정확도

T90 반응 시간

일산화탄소(CO)

0~100ppm

0.1ppm

5% of Full range

<30 sec

황화수소(H2S)

0~10ppm

10ppb

5% of Full range

<30 sec

이산화황(SO2)

0~20ppm

50ppb

5% of Full range

<30 sec

이산화질소(NO2)

0~5ppm

20ppb

5% of Full range

<30 min

오존(O3)

0~5ppm

20ppb

5% of Full range

<30 sec

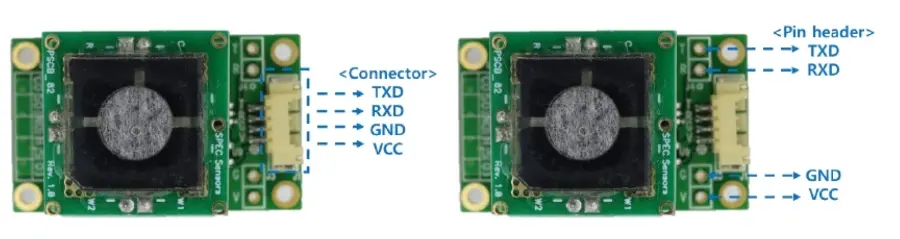

핀 연결(Pin Connection)

Connector(default): Molex 53261, Yeonho 12505WR
Pin header(option): 2.54 pitch(V:VCC, G:GND, R: Rxd, T: TxD)

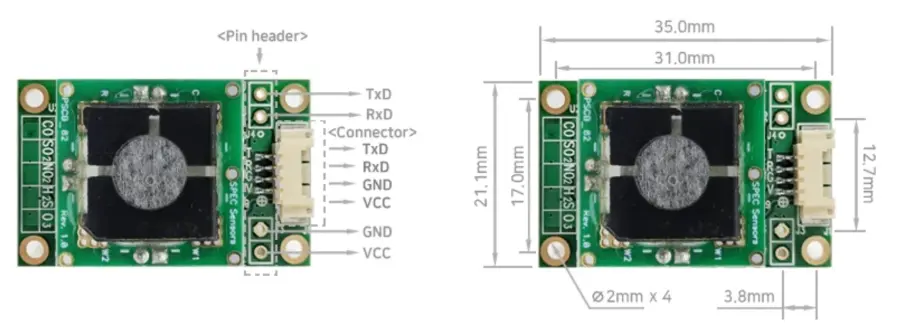

제품 크기

Size: L X W (33 x 21 mm)

통신 프로토콜

기본 설정

+ Voltage level: DC 3.3 V or 5.0V
+ Baud: 9600
+ Data bits: 8
+ Stop bits: 1
+ Parity: None
+ Flow Control: None

통신 명령어

Command

기능

<CR>,

한번의 데이터 출력(Once Data output) Output: SN [XXXXXXXXXXXX], PPB [0 : 999999], TEMP [-99 : 99], RH [0 : 99], ADC[ADCCount], TempDigital, RHDigital

C<cr>, c<cr>

연속 데이터 출력(CONTINUOUS data output) 재 구동 후 초기화 되며 내부 메모리에 상태 정도가 저장되지 않음

Z

제로 교정(ZERO user calibration) 센서 출력이 0ppm이 되도록 센서 값을 다시 계산하여 교정

B

센서 바코드 정보 입력(Barcode entry) 센서에 기록된 바코드 정보를 입력

S

스팬 교정( Span user calibration) 교정 가스를 주입하여 센서의 측정 감도를 다시 계산하여 교정(PPM기준)

e

메모리 정보 확인(Internal memory readout) 모듈내부에 저장된 설정 정보 값을 확인

D<cr>

LED ON/OFF 내부 메모리에 상태정보가 저장되지 않음.

r<cr>

System reset

통신 명령어 예시

\r
    081821011255, 212, 23, 18, 2194921, 23490, 18665

c\r
     081821011255, 212, 23, 18, 2194921, 23490, 18665

S
    Enter span gas value in PPM:
    Setting span...
    done

Z
    Setting zero...
    done

B
    Remove Sensor and Scan:
    Setting OC...done

e
    Serial Number= 112020010530
    Barcode= 081821011255 110507 NO2 2108 -28.57
    ADC Zero= 2165186
    ADC_SpanCalValue=  1890818
    Temperature Zero(x1000)= 24366
    Humidity Zero(x1000)= 16797
    Temperature Span(x1000)= 24205
    Humidity Span(x1000)= 17139
    Calibration GAS(x100)(ppm)=  250
    Calibration InA(x100)=  -2857
    Max Range(ppm)= 5
    NoneSensorADC Zero= 2165186
    Firmware Version= 2022-03-23B-04”

r\r
    reset

D\r
    LED OFF
    LED ON

주의 사항

정해진 규격내에서 사용하시기 바라며, 연결에 주의하시기 바랍니다.
과도한 화학물질 주변에서의 사용은 센서를 손상 시킬 수 있습니다.
고온, 고습 등에서 장시간 방치 할 경우 센서의 오동작 가능성이 있습니다.
일정 이상의 충격이 발생할 경우 잠시 오작동이 발생할 수 있습니다.
이 지침을 준수하지 않으면 제품이 손상될 수 있습니다.
안전상 보조장치, 보완장치로 사용을 권유 드립니다

제조사 / 연락처 (A/S)

주 소: 경기도 용인시 기흥구 중부대로 184 (영덕동) 기흥힉스유타워 A2214호
