# TB420

## 특징

* 아날로그 출력 4-20mA, 표준 2선 출력, 24V DC. 전원
* 가스 + 온/습도 동시 측정 (단, 온습도는 digital 출력임)
* 빠른 안정화 시간
* 실내/외 환경에 적합한 센서로 -40 \~ 55℃ 작동가능
* 응답시간이 빠르고 안정적인 영점을 가지며, 전자파에 강함
* 긴 수명 가스 센서
* 통합 안전 보호 기능으로 폭발 가능성이 있는 환경에서 사용 가능
* 전자 회로 기판에 먼지 및 부식 방지 코팅 적용
* 작은 크기
* RoHS 승인

## 애플리케이션

* 산업용 가스 안전 모니터링
* 산업용 공정 가스 모니터링
* 반도체 가스 정화 모니터링
* 변압기 고장 및 전력실 환경 모니터링
* 누출 감지

## 사양

| 항 목   | 내 용                                                    |
| ----- | ------------------------------------------------------ |
| 출 력   | <p>정상: 4-20mA two-wires<br>신호 약함: 3.5mA<br>오류: 3mA</p> |
| 공급 전압 | 9\~24V DC, 24V DC (default)                            |
| 공급 전류 | 3-22mA                                                 |
| 소모 전력 | < 0.6W                                                 |
| 구동 온도 | -40\~55℃                                               |
| 구동 습도 | 15-95% RH                                              |
| 수명    | > 3년                                                   |

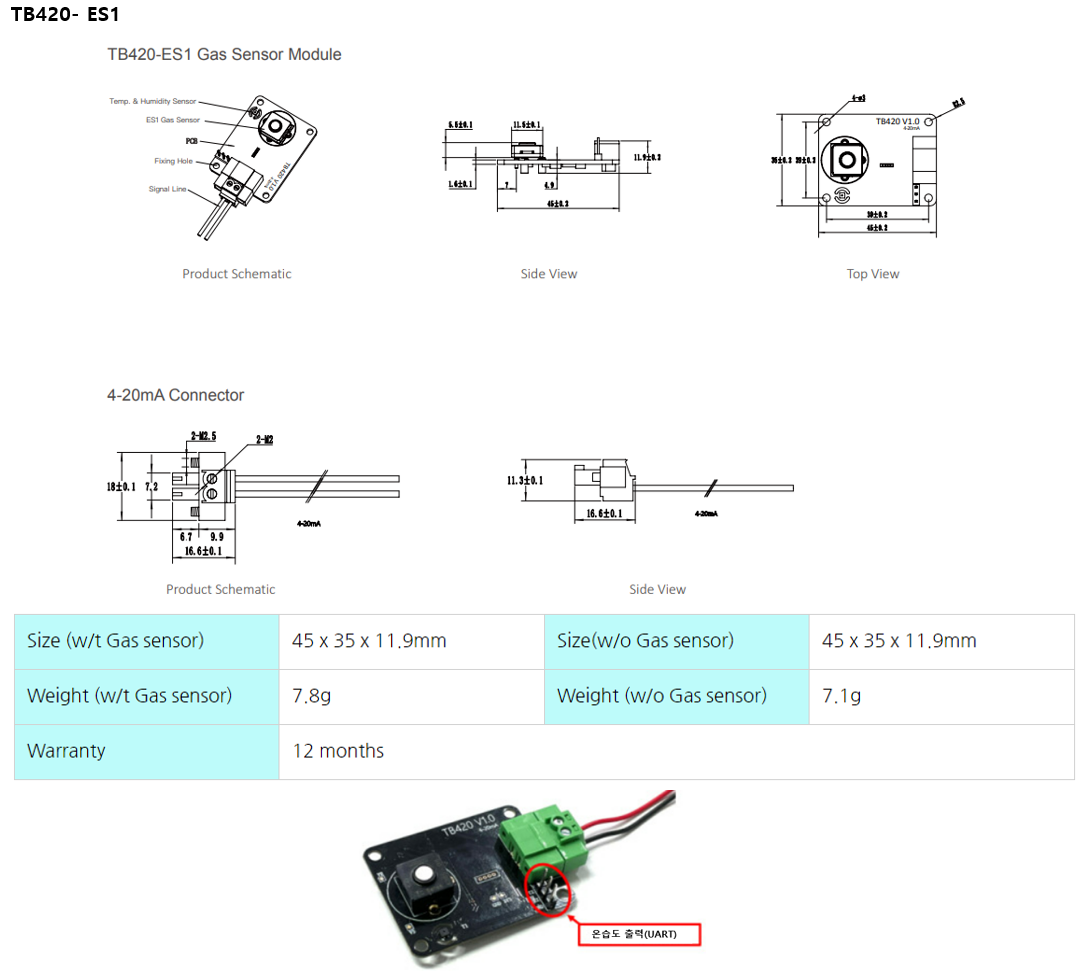

## 제품 크기 및 핀 특성

<figure><img src="https://1534755138-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F8USAZVpjShlBinaURjim%2Fuploads%2Fgit-blob-df563df385d12fc6d86634a6a44fdf51fea09059%2Ftb420_es1_pin_size.PNG?alt=media" alt="" width="563"><figcaption></figcaption></figure>

<figure><img src="https://1534755138-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F8USAZVpjShlBinaURjim%2Fuploads%2Fgit-blob-95df596fac2d64c800964d57c7c56466d7dc08ec%2Ftb420_es4_pin_size.PNG?alt=media" alt="" width="563"><figcaption></figcaption></figure>

<figure><img src="https://1534755138-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F8USAZVpjShlBinaURjim%2Fuploads%2Fgit-blob-0ef11422857625a69d0f8f453e8936951e4948e6%2Ftb420_ec4_pin_size.PNG?alt=media" alt="" width="563"><figcaption></figcaption></figure>

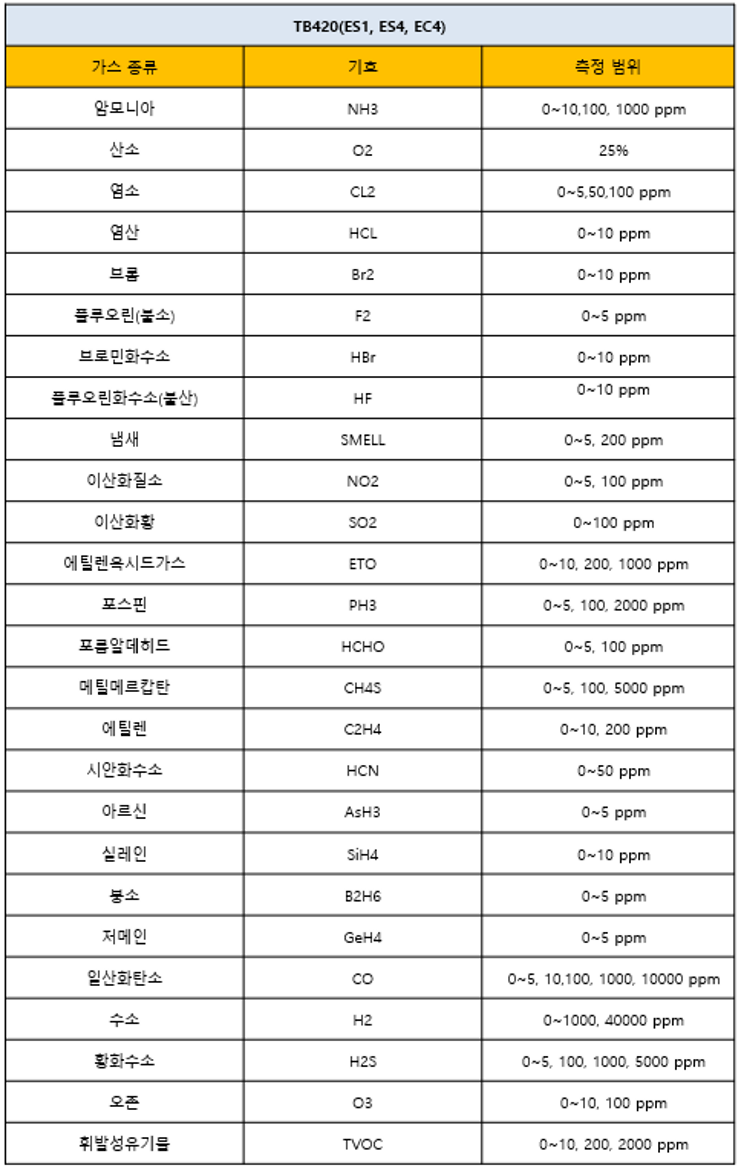

## 측정 가스 종류 및 측정 범위

<figure><img src="https://1534755138-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F8USAZVpjShlBinaURjim%2Fuploads%2Fgit-blob-56ba5c4b6f0e24b022dbe93e393449ed452e76cc%2Ftb420_gas_type.PNG?alt=media" alt="" width="563"><figcaption></figcaption></figure>
