DGM10

EC Sense 의 DGM10 (Double- Gas- Module) 센서 모듈 대해서 설명합니다.

1.특징

Digital Type
전기 화학식 더블 가스센서 모듈
지능형 알고리즘 계산
두 가지 가스 + 온도 + 습도 측정
실내 및 실외 환경에 적합하며 센서는 -40 ~ 55℃에서 동작

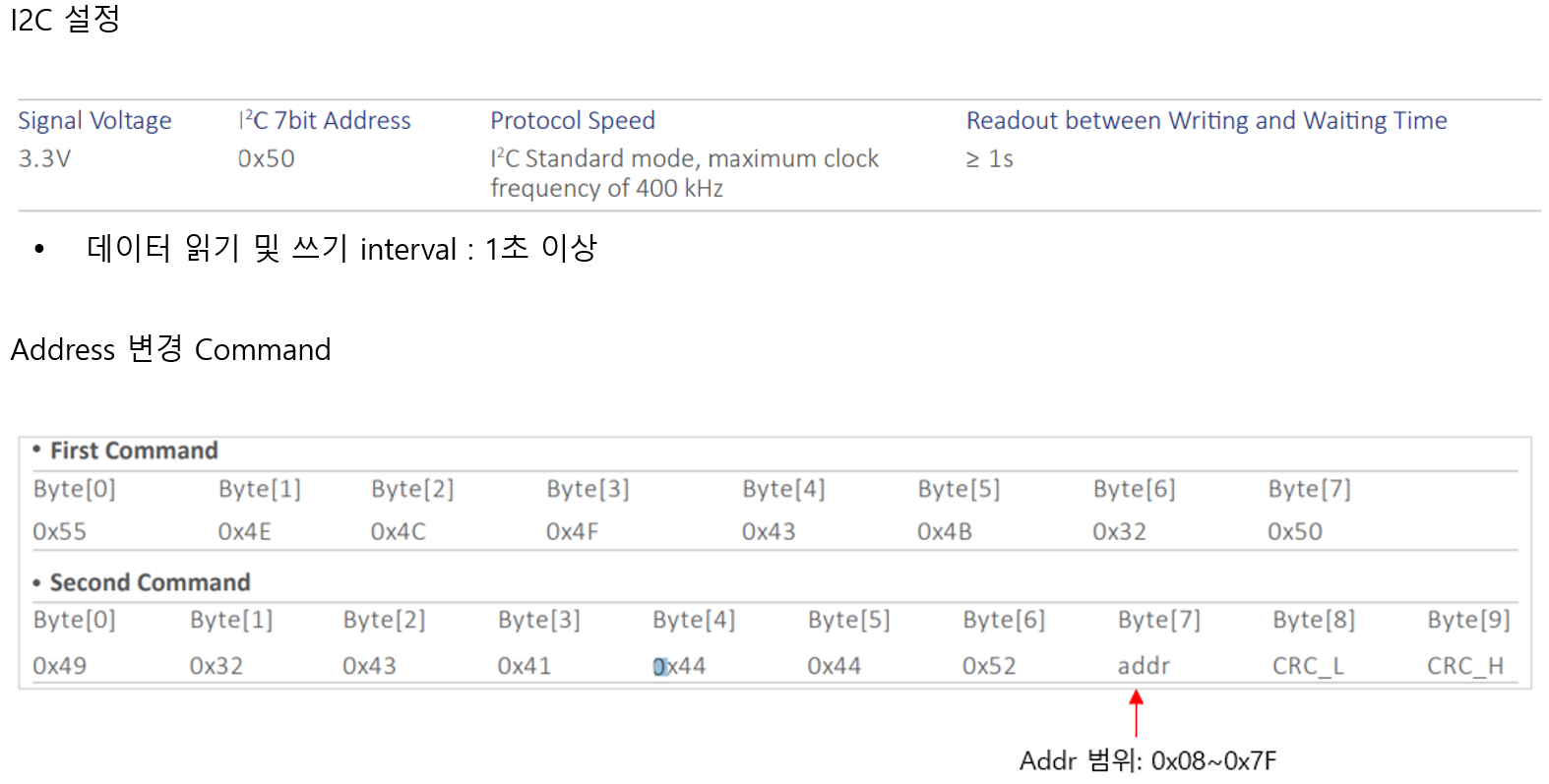

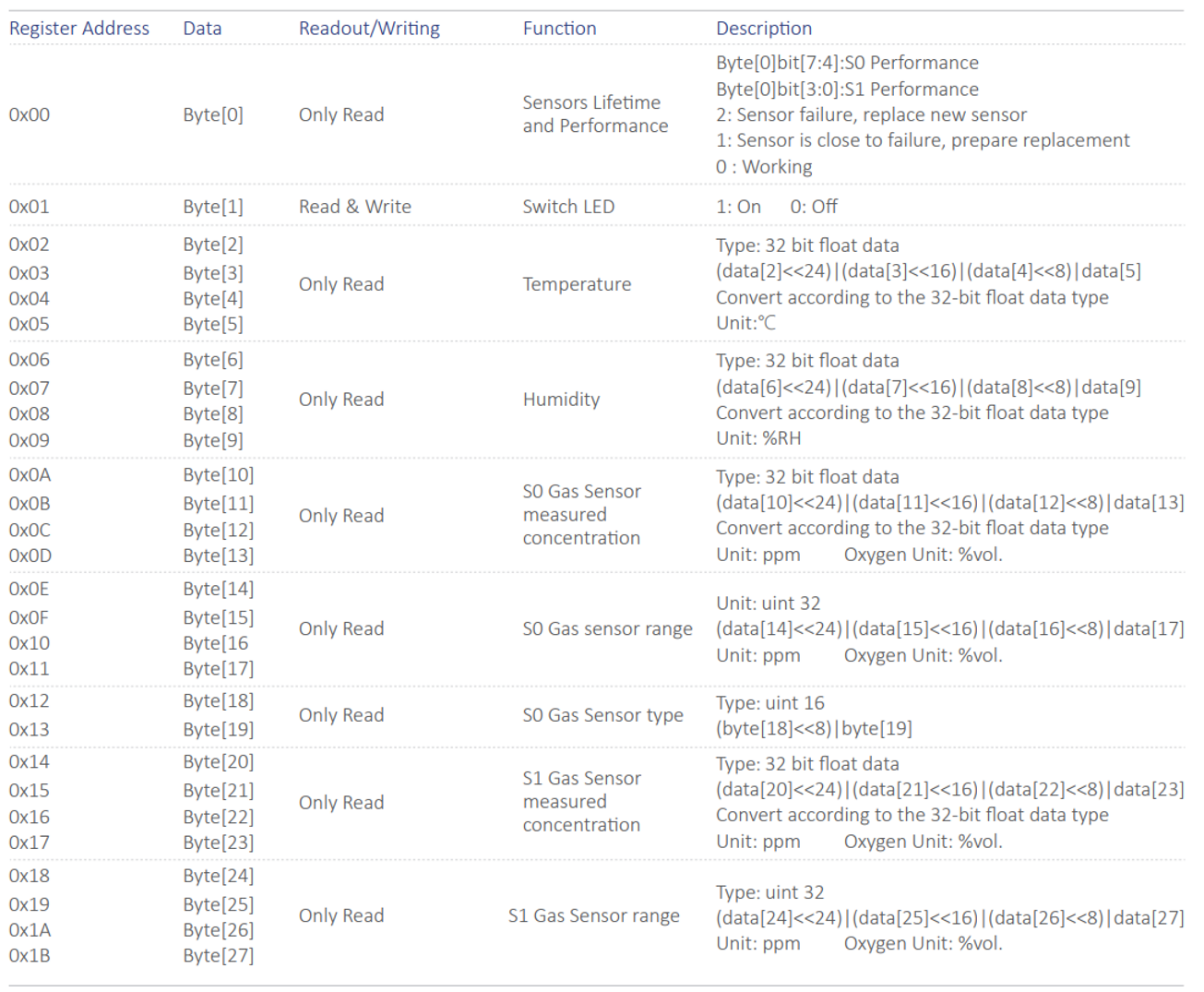

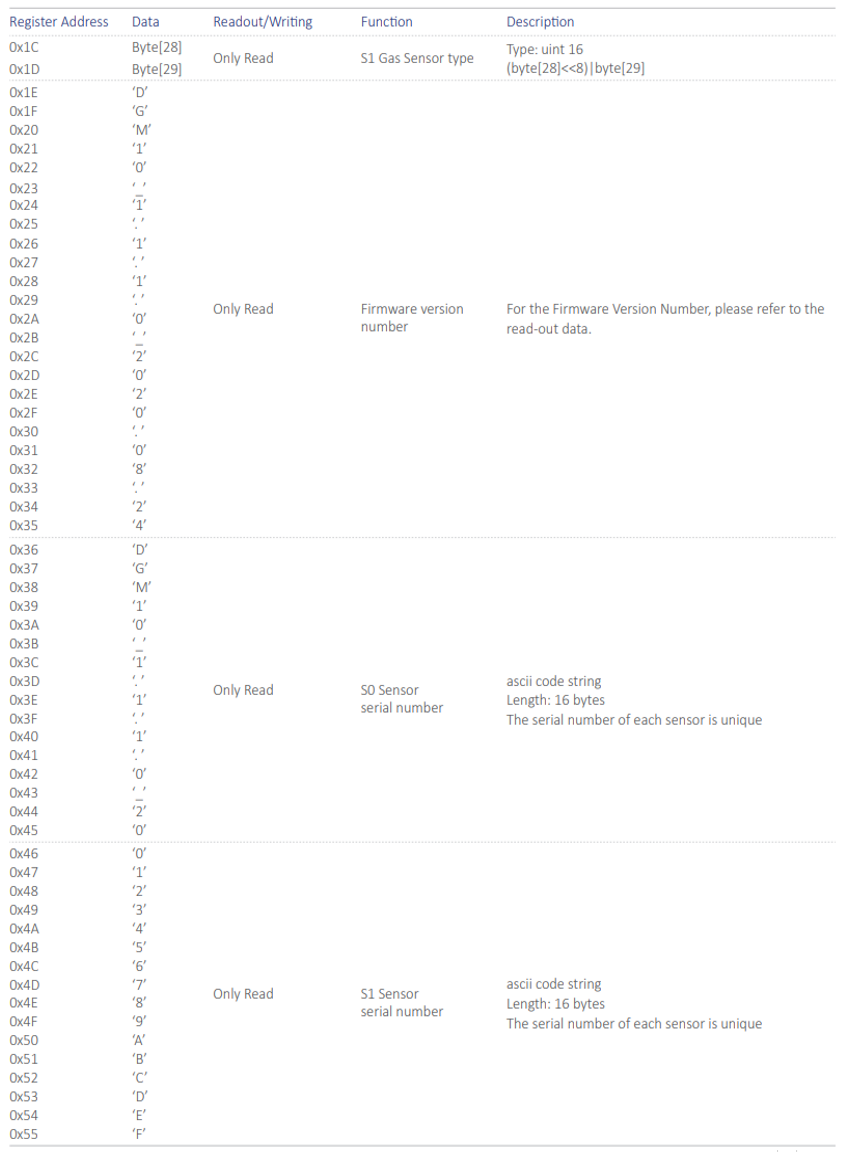

I2C, UART(Modbus-RTUl), SPI 출력 인터페이스
공장에서 보정됨
센서 성능 및 수명 테스트 출력
응답시간이 빠르고 편차가 없는 안정된 영점
저전력 IoT 애플리케이션에 적합한 저전력 소비 및 절전 모드
센서 데이터 교정 인터페이스를 제공하여 사용자가 직접 개발하거나 센서 재교정을 할 때 편리합니다.
장수명 가스 센서, 중독 방지
EMC 승인, 전자 회로 기판은 방진 및 부식 방지 코팅 보호 기능
RoHS 승인
소형 26 x 26mm

2.애플리케이션

산업 안전 가스 측정
실내 공기질 모니터링
실외 환경 오염 모니터링
공기 교환 시스템 및 공기 청정기
음식 산업
의료 및 건강 관리
전문 가스 측정 기기

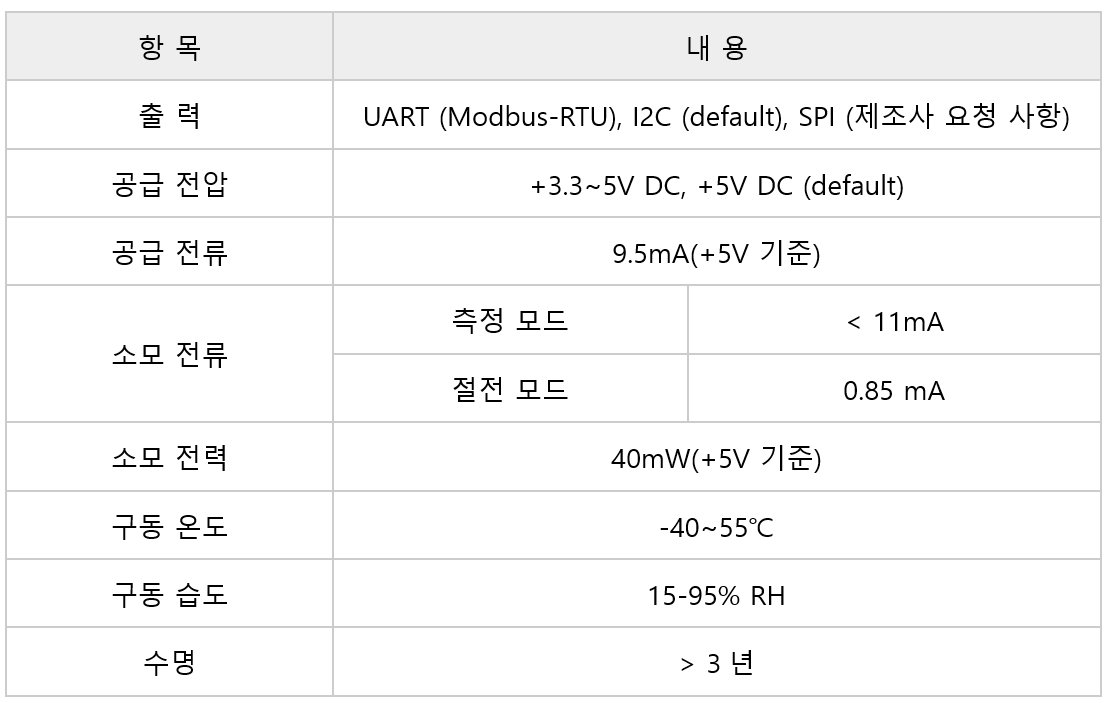

3.사양

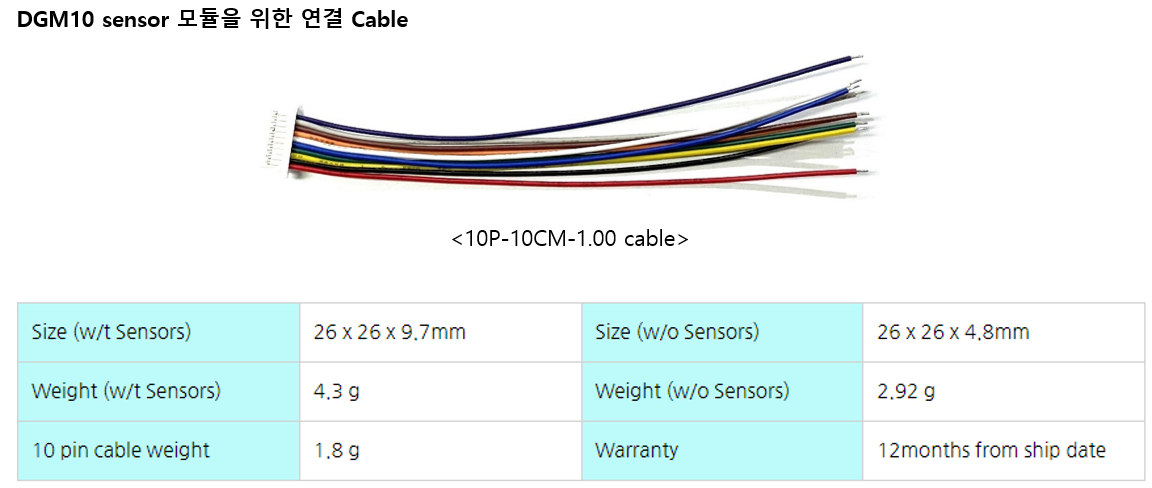

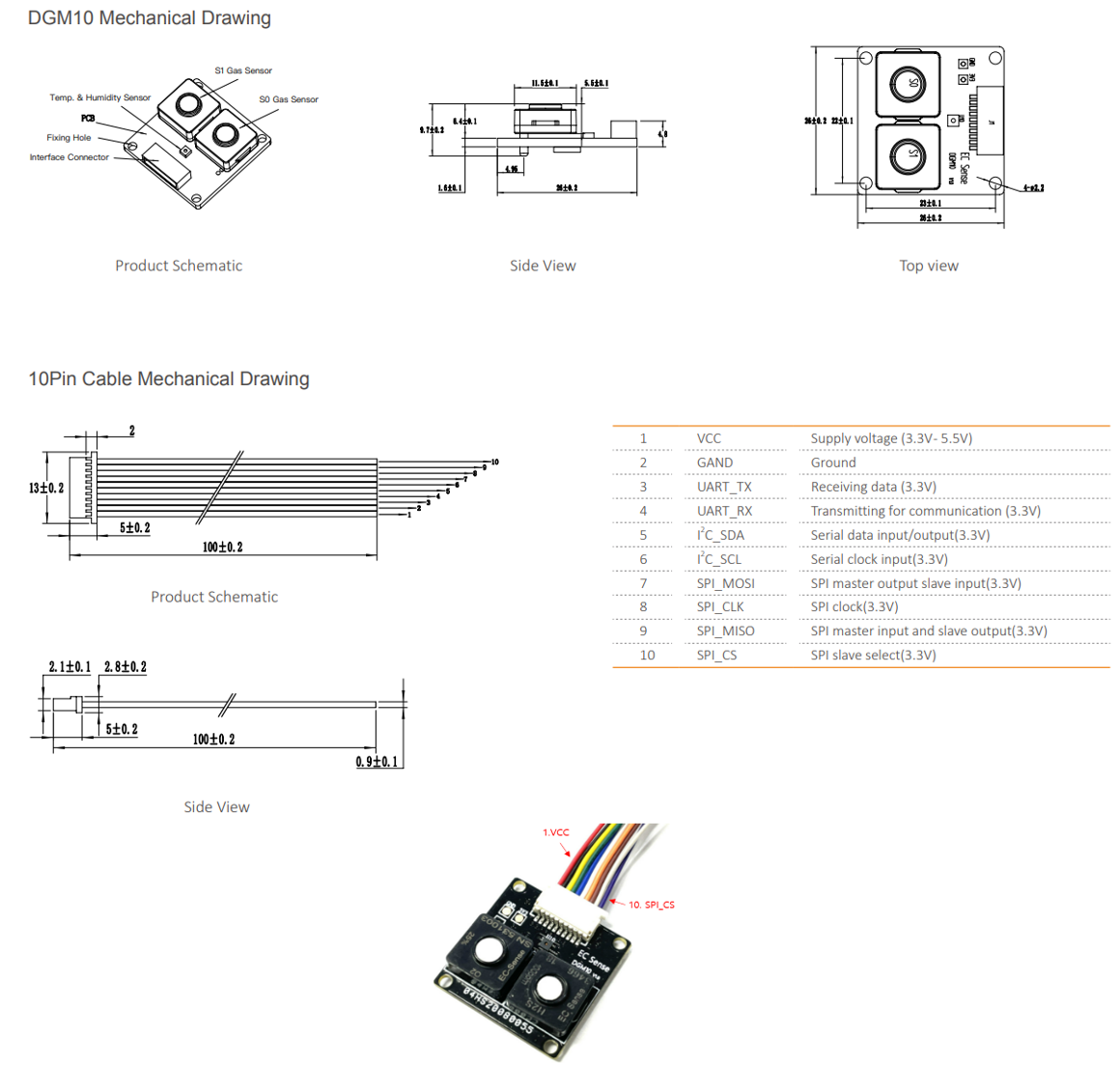

제품 크기 및 핀 특성

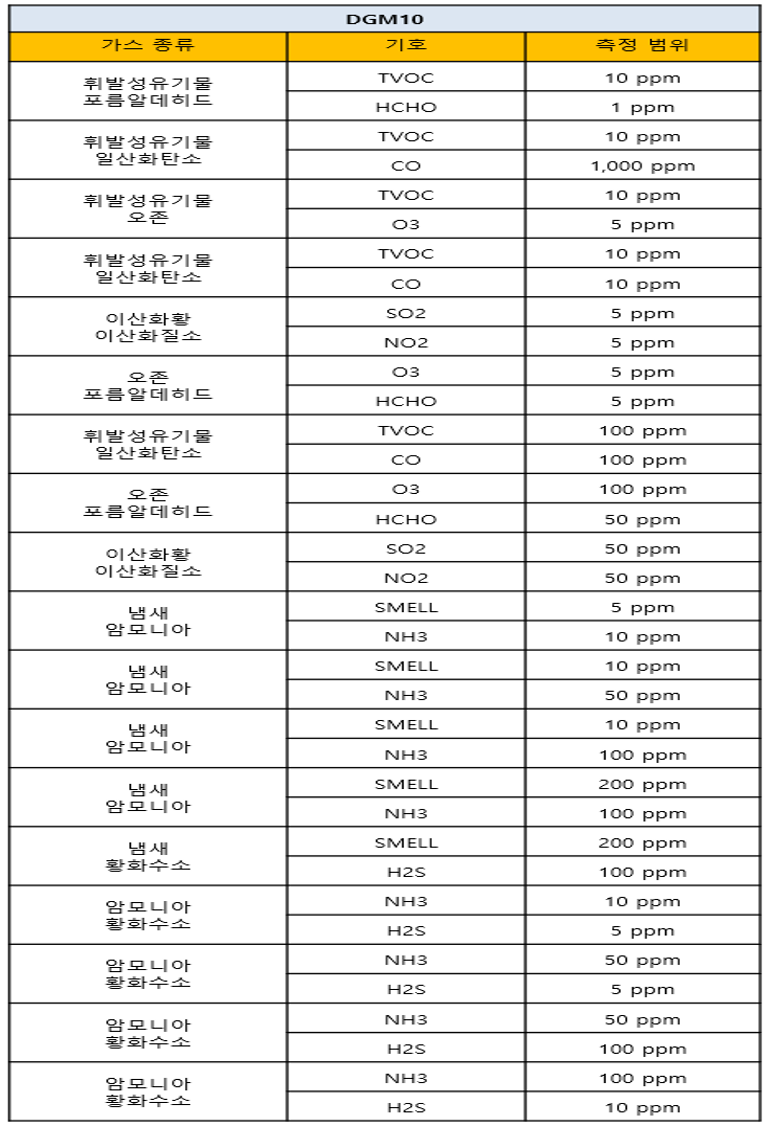

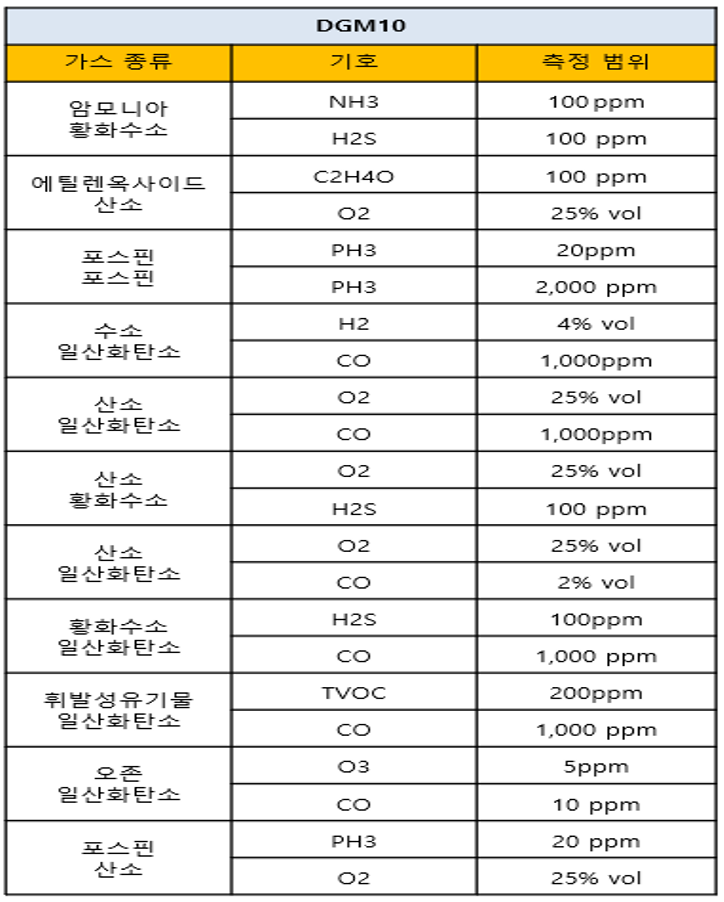

측정 가스 종류 및 측정 범위

4.통신 프로토콜

UART설정 및 Modbus-RTU

UART 설정

PARAMETER	TYP
Signal Voltage	3.3V
Baud Rate	115200 bps
Data Bits	8
Parity	None
Stop Bits	1

PARAMETER

TYP

Signal Voltage

3.3V

Baud Rate

115200 bps

Data Bits

Parity

None

Stop Bits

전송 모드: Modbus-RTU
Slave address: 01
데이터 읽기 및 쓰기 interval : 1초 이상

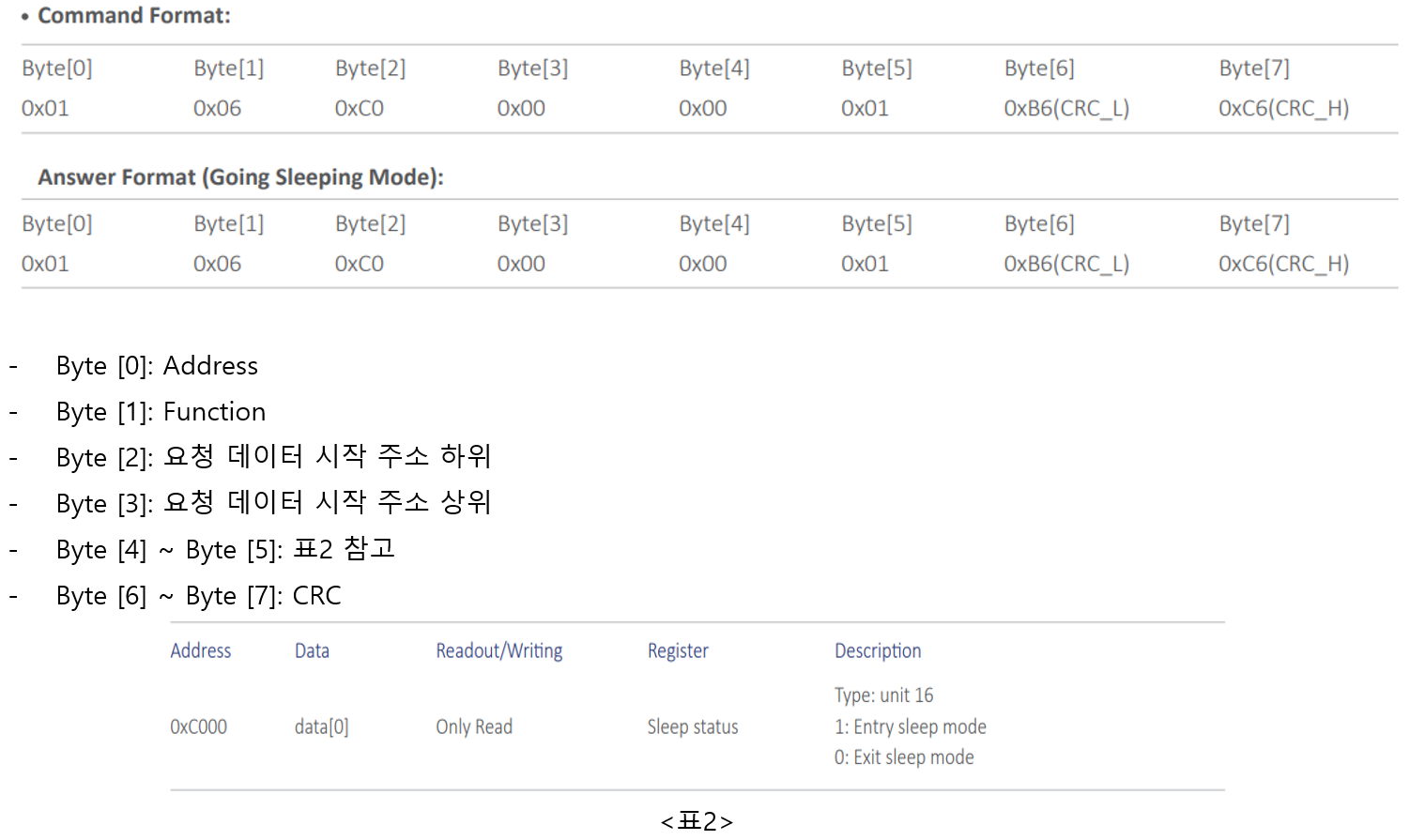

통신 프로토콜 Function Command

Function	Description
0x03	레지스터 읽기
0x06	단일 레지스터 쓰기
0x10	다중 레지스터 쓰기

Function

Description

0x03

레지스터 읽기

0x06

단일 레지스터 쓰기

0x10

다중 레지스터 쓰기

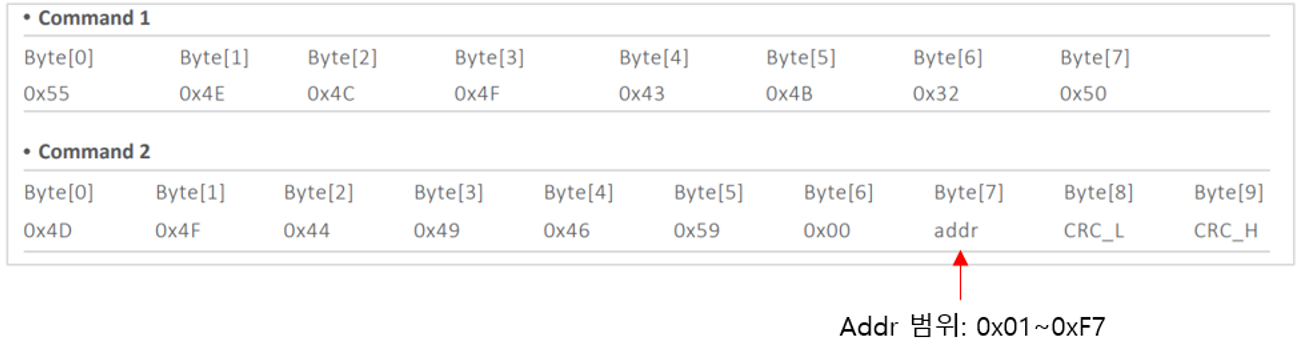

모듈 Address 변경

- 센서의 모듈의 주소를 변경할 경우 단일 제품의 주소를 하나씩 수정해야 됨

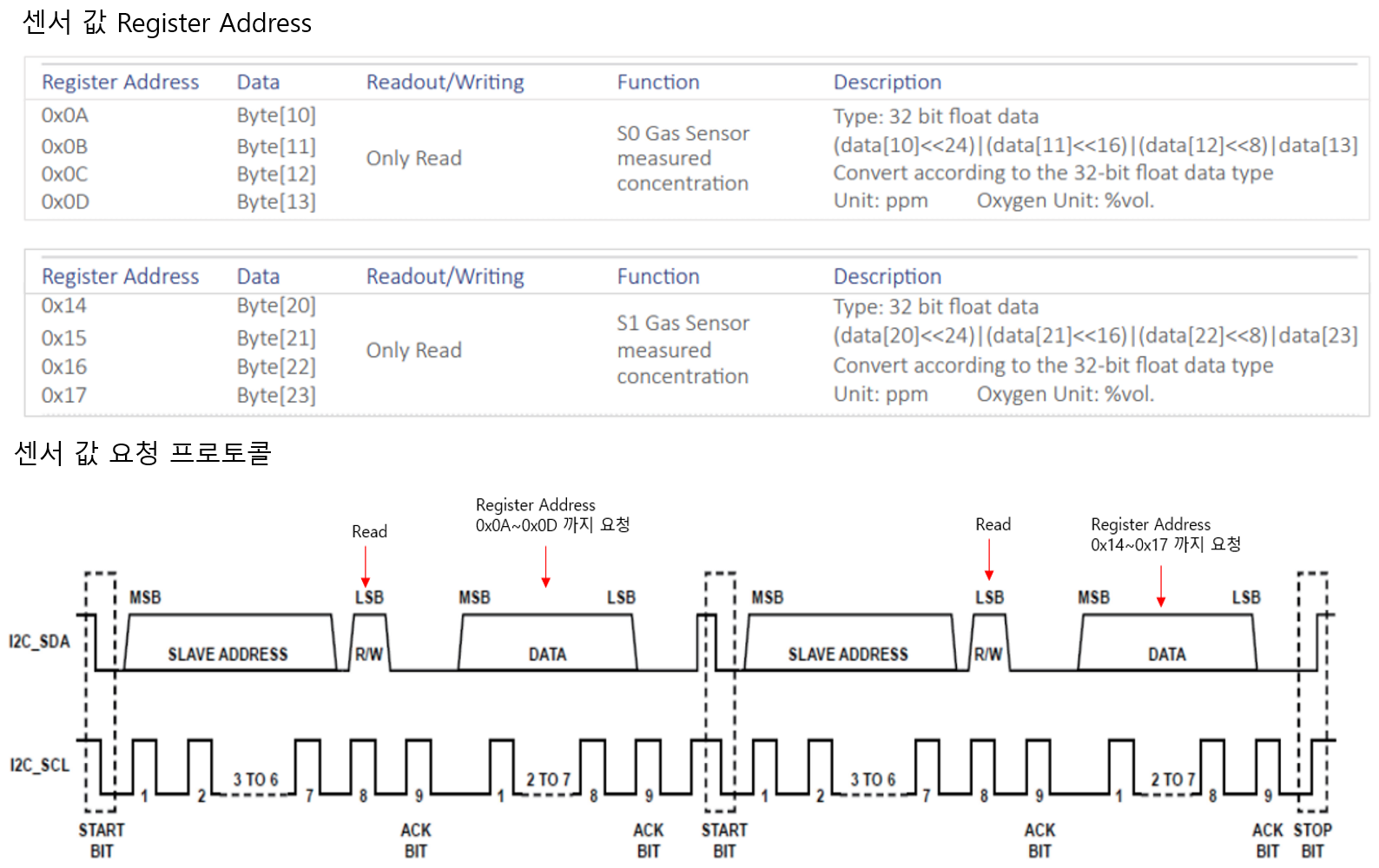

센서 값 읽기

센서 값 요청 Command

- Byte \[0]: Address

- Byte \[1]: Function

- Byte \[2]: 요청 데이터 시작 주소 하위

- Byte \[3]: 요청 데이터 시작 주소 상위

- Byte \[4]: 요청 데이터 개수 하위

- Byte \[5]: 요청 데이터 개수 상위

- Byte \[6] \~ Byte \[7]: CRC

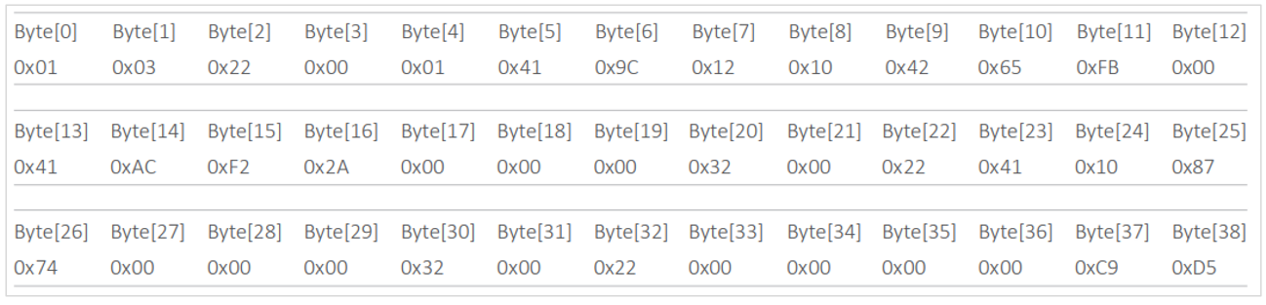

센서 값 요청 응답

- Byte \[0]: Address

- Byte \[1]: Function

- Byte \[2]]: 데이터 개수

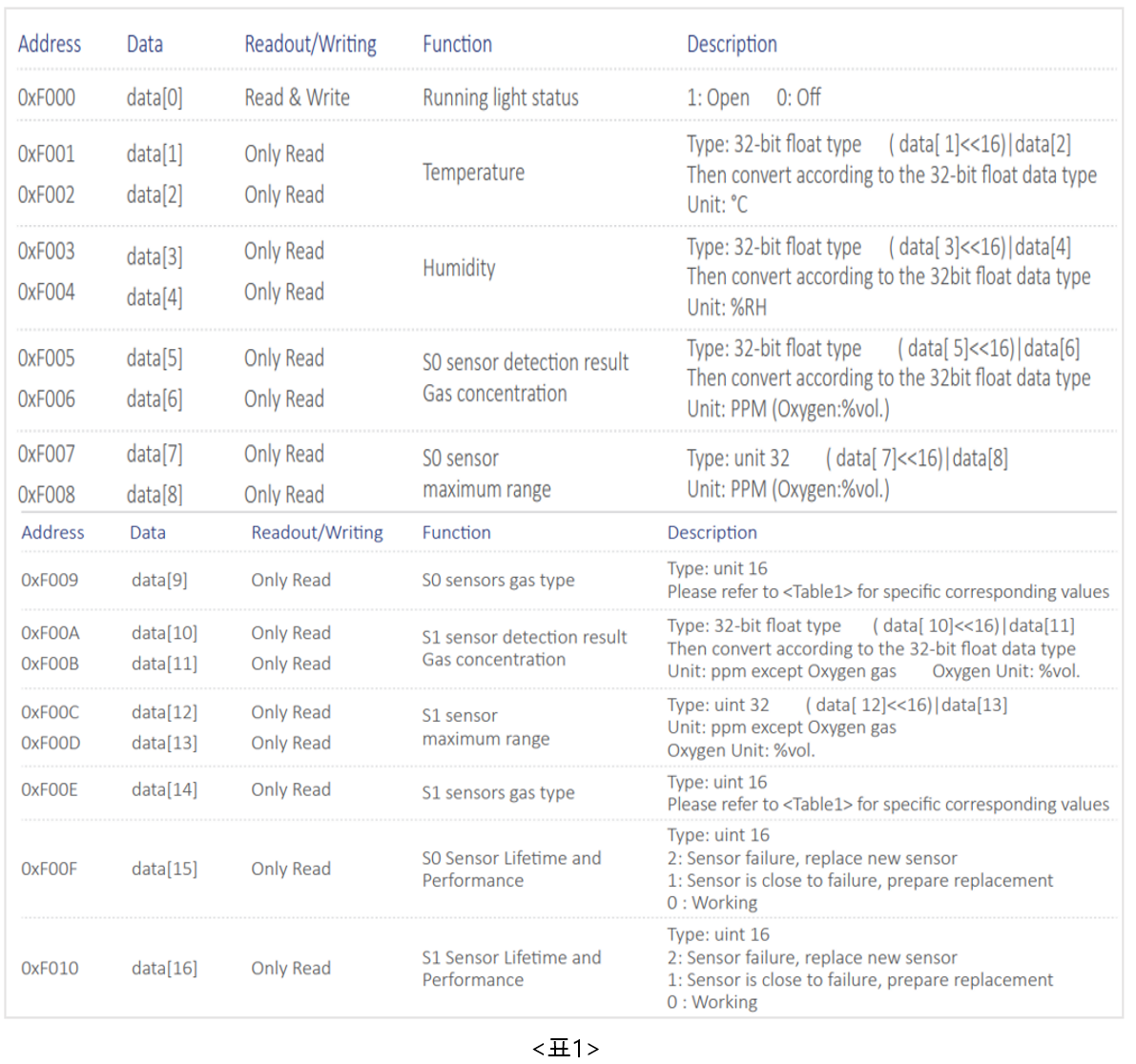

- Byte \[4]\~ Byte \[36] : 하단 표 1 참고

- Byte \[37] \~ Byte \[38]: CRC
