# DUAL Toxic

## 특징

\- 한 개의 센서에 두가지의 가스(일산화탄소(CO), 황화수소(H2S))를 측정

\- 일반적인 전극 4개(작업(Working)전극 1, 작업(Working)전극2, 기준(Reference)전극, 상대(Counter or Auxiliary) 전극 로 이루어져 있으며, 전극 사이에 전위차를 생성하여 전류를 측정

\- 작업(Working)전극 1, 작업(Working)전극2로 각각 일산화탄소(CO), 황화수소(H2S) 전류 출력

|        모델       |
| :-------------: |
| Dcel DT, GS+4DT |

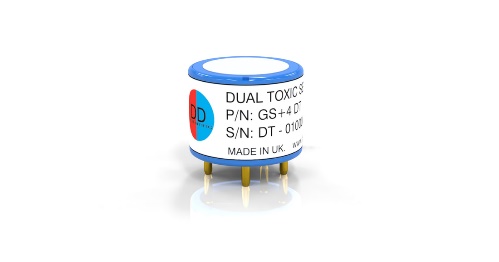

<figure><img src="https://1534755138-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F8USAZVpjShlBinaURjim%2Fuploads%2Fgit-blob-78faf04d60484fa5e677b87fc83420ce64d77a15%2FDDS%20GS%2B4DT.jpeg?alt=media" alt="" width="250"><figcaption><p>&#x3C;GS+4DT></p></figcaption></figure>

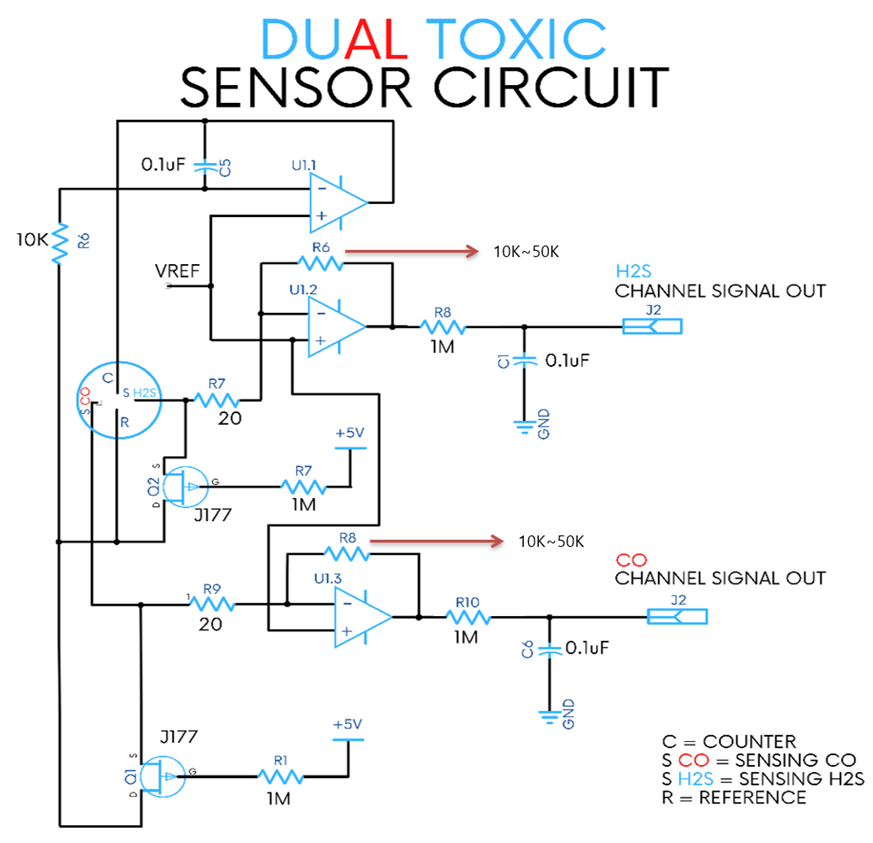

## Reference 회로도

<figure><img src="https://1534755138-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F8USAZVpjShlBinaURjim%2Fuploads%2Fgit-blob-a18146145fb2cc09a5b3cc72ac93976eec55c391%2Fimage.png?alt=media" alt=""><figcaption></figcaption></figure>

* H2S CHANNEL SIGNAL OUT = Vref + ((Sensitivity \* gas concentration) \* R6)
* CO CHANNEL SIGNAL OUT = Vref + ((Sensitivity \* gas concentration) \* R8)
