ETH-01DV

Analog sensor

특징

• 저전력으로 사용 가능한 디지털 출력의 온·습도 센서 모듈입니다.

• 2.54mm의 작은 헤더 핀이 부착되어 공간이 제한된 애플리케이션에도 설치가 용이합니다.

• 안정성 및 향상된 정확도 사양, 향상된 신호 처리

어플리케이션

• 기상 관측

• 데이터로거

• 가전제품

• 냉난방 공조 시스템

• 자동차

• 습도계

• 의료

• 자동화기기

제품 사양

항목	내용

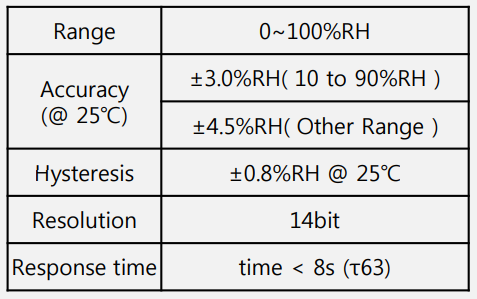

측정 범위	온도: -40~ 125℃ 습도: 0~100%RH
습도 정확성(@ 25°C)	10 to 90%RH : ±3.0%RH < 10 , 90%RH > : 4.5%RH

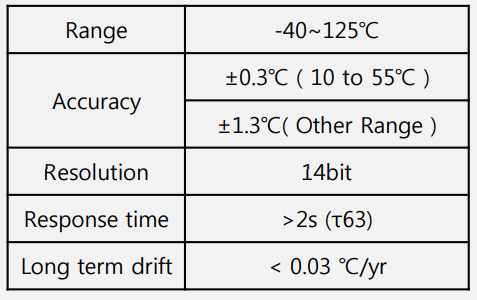

온도 정확성	10 to 55°C: ±0.3°C < 10, 55°C> :±1.3°C
전원 전압	최소:2.4V 평균:3.3V 최대:5.5V
소모 전류	평균: 217㎂
보관 온도	-40 ~ 150°C
응답 시간	17.3msec < 온 습도
센서 치수	L x W x H(16.5mm x 11mm x 3.8mm)
헤더 핀	2.54mm

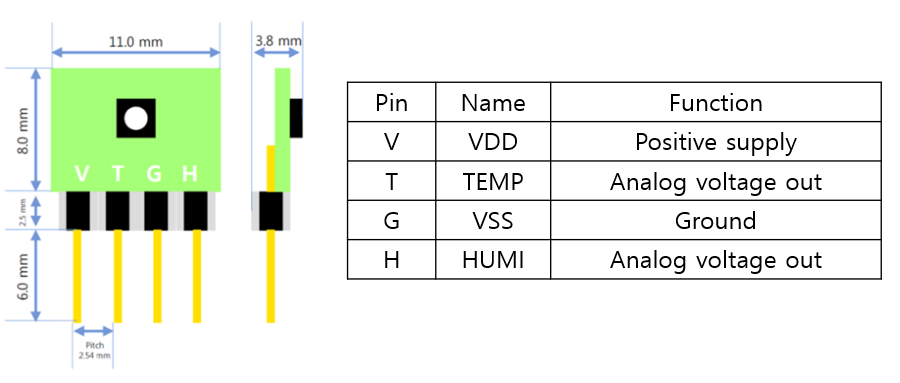

제품 크기 및 핀 특성

특성 그래프

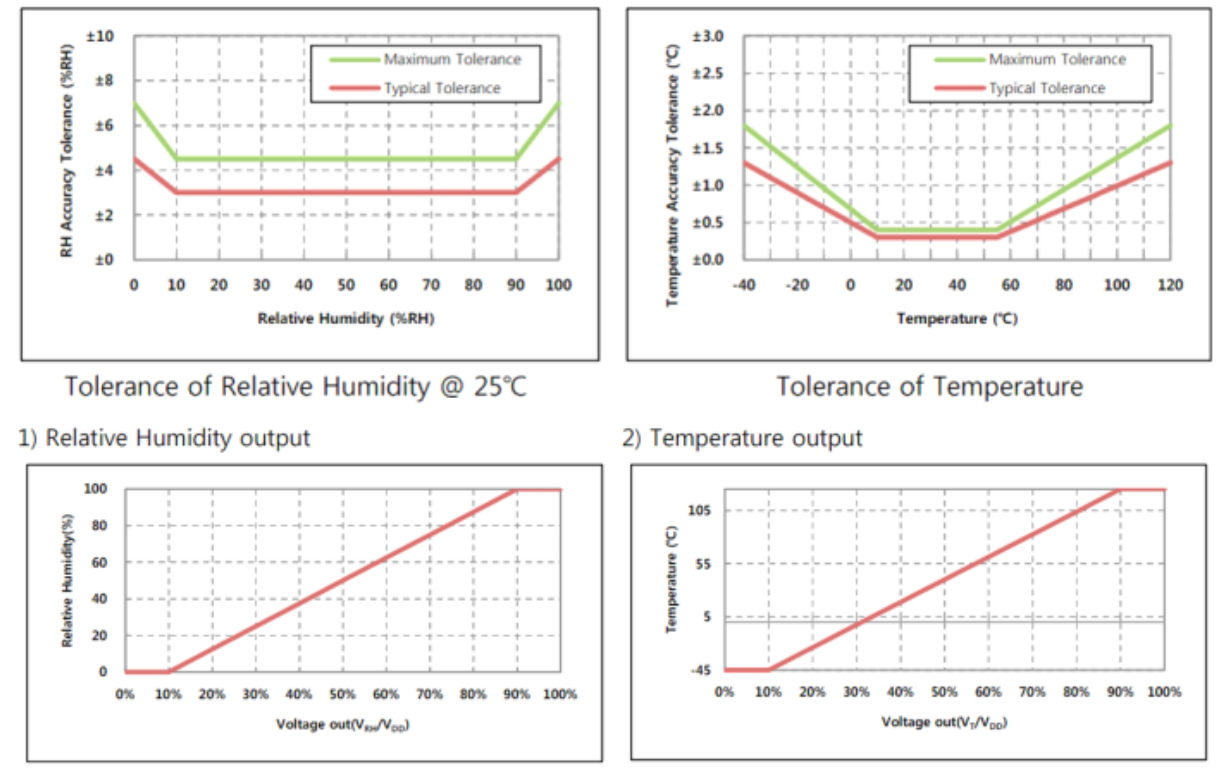

온습도 특징

<습도>

<온도>

출력 값 계산 식

• 1) Relative Humidity Output

• RH[%] = -10/0.8 + 100/0.8 x VRH/VDD RH : Relative Humidity(%) VRH : Relative Humidity Voltage Out VDD : Supply Voltage

• 2) Temperature Output

• T[°C] = -45 - 17.5/0.8 + 175/0.8 x VT/VDD T : Temperature(°C) VT : Temperature Voltage Output VDD : Supply Voltage

디바이스 연결 방법

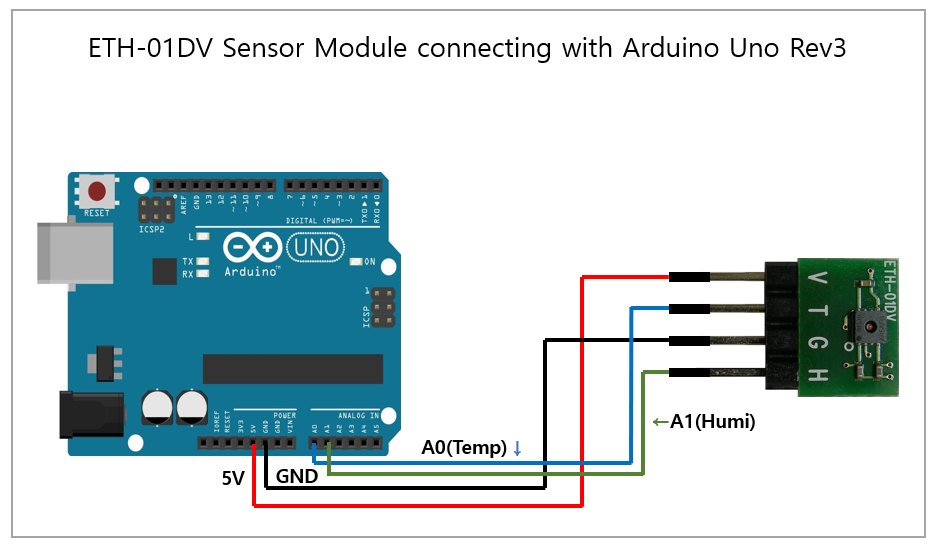

• Arduino uno와 ETH-01D 연결

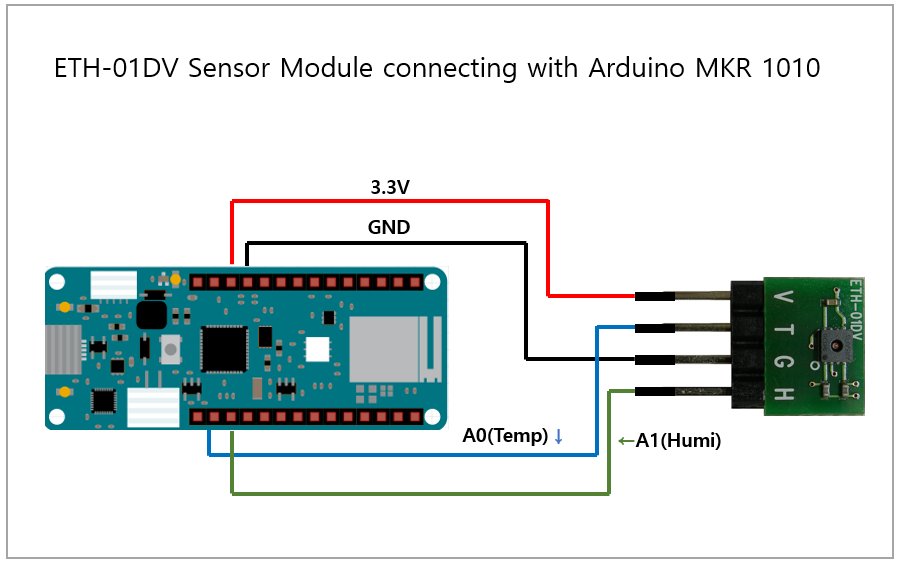

• Arduino MKR 1010와 ETH-01D 연결

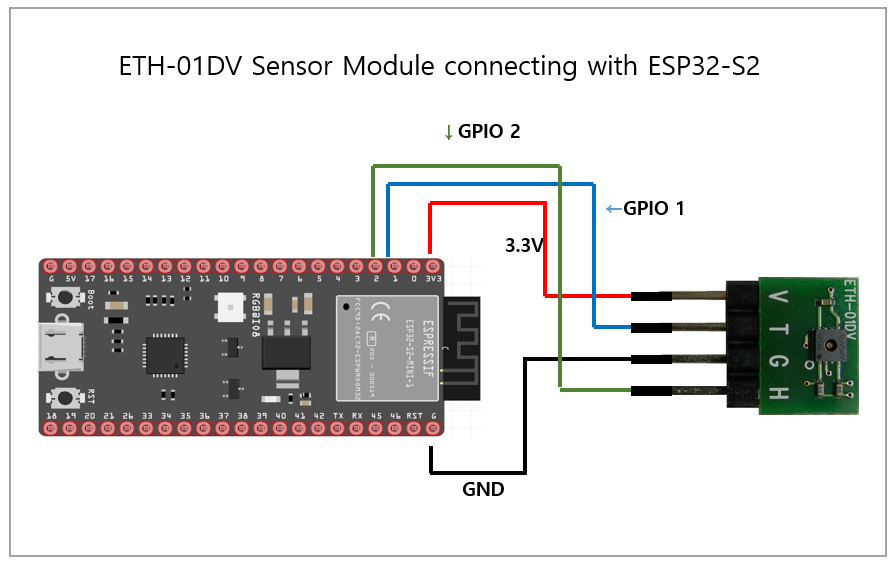

• ESP32와 ETH-01DV 연결

소스코드

Ardino 10 bit resolution 온·습도 읽기

void setup() {
  Serial.begin(9600);
}

void loop() {
  float T = analogRead(A0);
  float H = analogRead(A1);

  Serial.print("T: ");
  Serial.print( -66.875 + 218.75 * T / 1024);
  Serial.print("\tH: ");
  Serial.println( -12.5 + 125 * H / 1024);
  delay(1000);
}

ESP32-S2 10 bit resolution 온·습도 읽기

#include <Arduino.h>
#define GPIO_1  1
#define GPIO_2  2
void setup() {
  Serial.begin(115200);
  pinMode(GPIO_1, INPUT);
  pinMode(GPIO_2, INPUT);
  analogReadResolution(10); // set Resolution 10 bits
}
void loop() {
  int temp_value = analogRead(GPIO_1);
  int humi_value = analogRead(GPIO_2);
  Serial.print("temp: ");
  Serial.print( -66.875 - 33 + 218.75 * temp_value / 1024);
  Serial.print("humi: ");
  Serial.println( -12.5 + 125 * humi_value / 1024);
  delay(1000);  // delay in between reads for stability
}

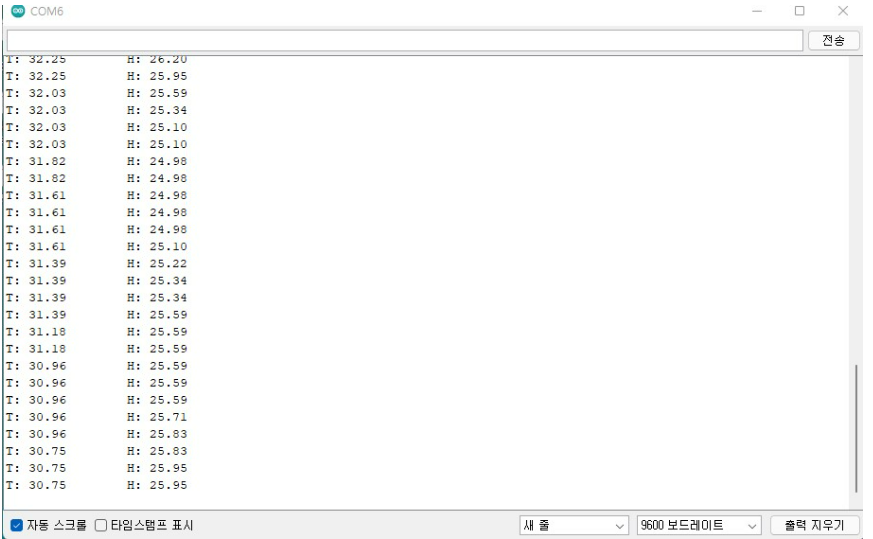

Serial Monitor
