온습도센서(아날로그)

저전력으로 사용 가능한 아날로그 출력**의 온·습도 센서 모듈입니다. 2.54mm의 작은 헤더 핀이 부착되어 공간이 제한된 애플리케이션에도 설치가 용이합니다.

어플리케이션

• 기상 관측

• 데이터로거

• 가전제품

• 냉난방 공조 시스템

• 자동차습도계

• 의료자동화기기

제품 사양

항목	내용
측정 범위	온도: -40~ 125℃ 습도: 0~100%RH
습도 정확성(@ 25°C)	10 to 90%RH : ±3.0%RH < 10 , 90%RH > : 4.5%RH
온도 정확성	10 to 55°C: ±0.3°C < 10, 55°C> :±1.3°C
전원 전압	최소:2.4V 평균:3.3V 최대:5.5V
소모 전류	평균: 217㎂
보관 온도	-40 ~ 150°C
응답 시간	17.3msec < 온 습도
센서 치수	L x W x H(16.5mm x 11mm x 3.8mm)
헤더 핀	2.54mm

제품 크기 및 핀 특성

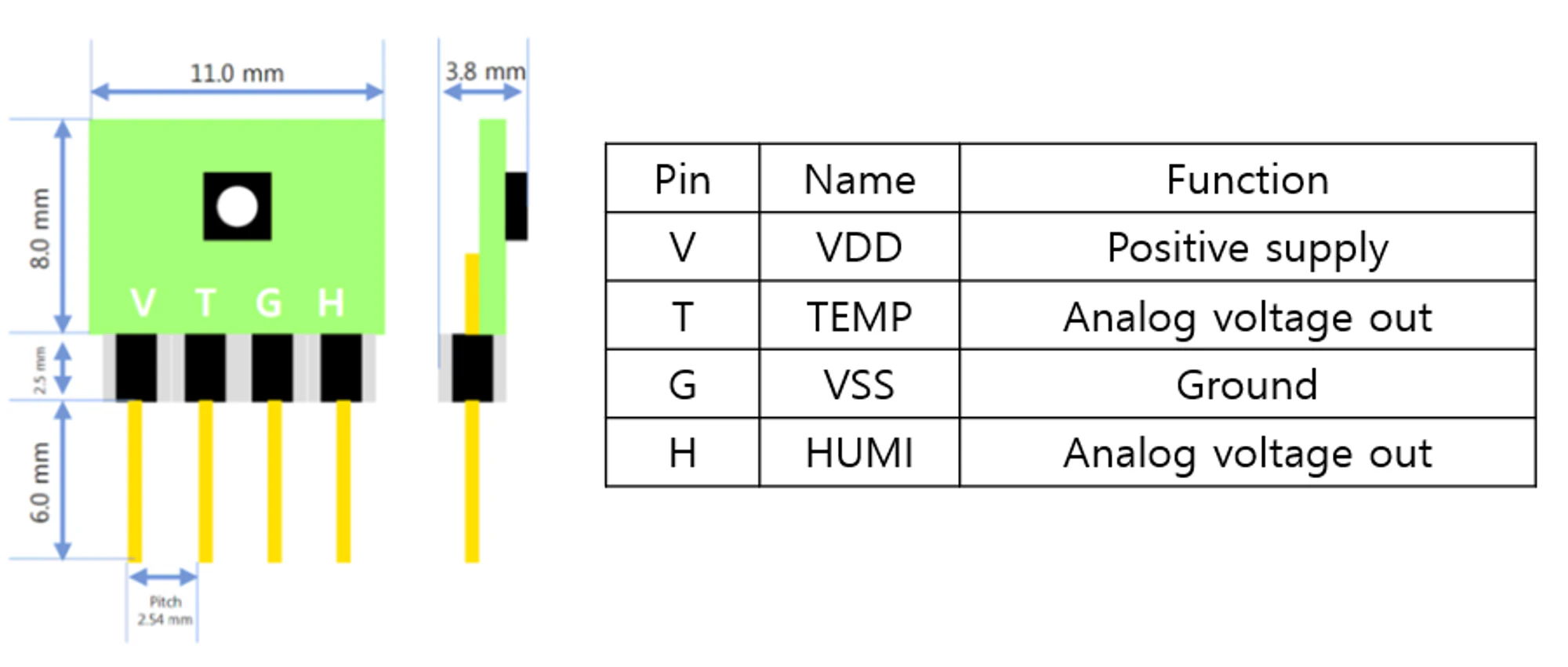

ETH-01DV Dimension

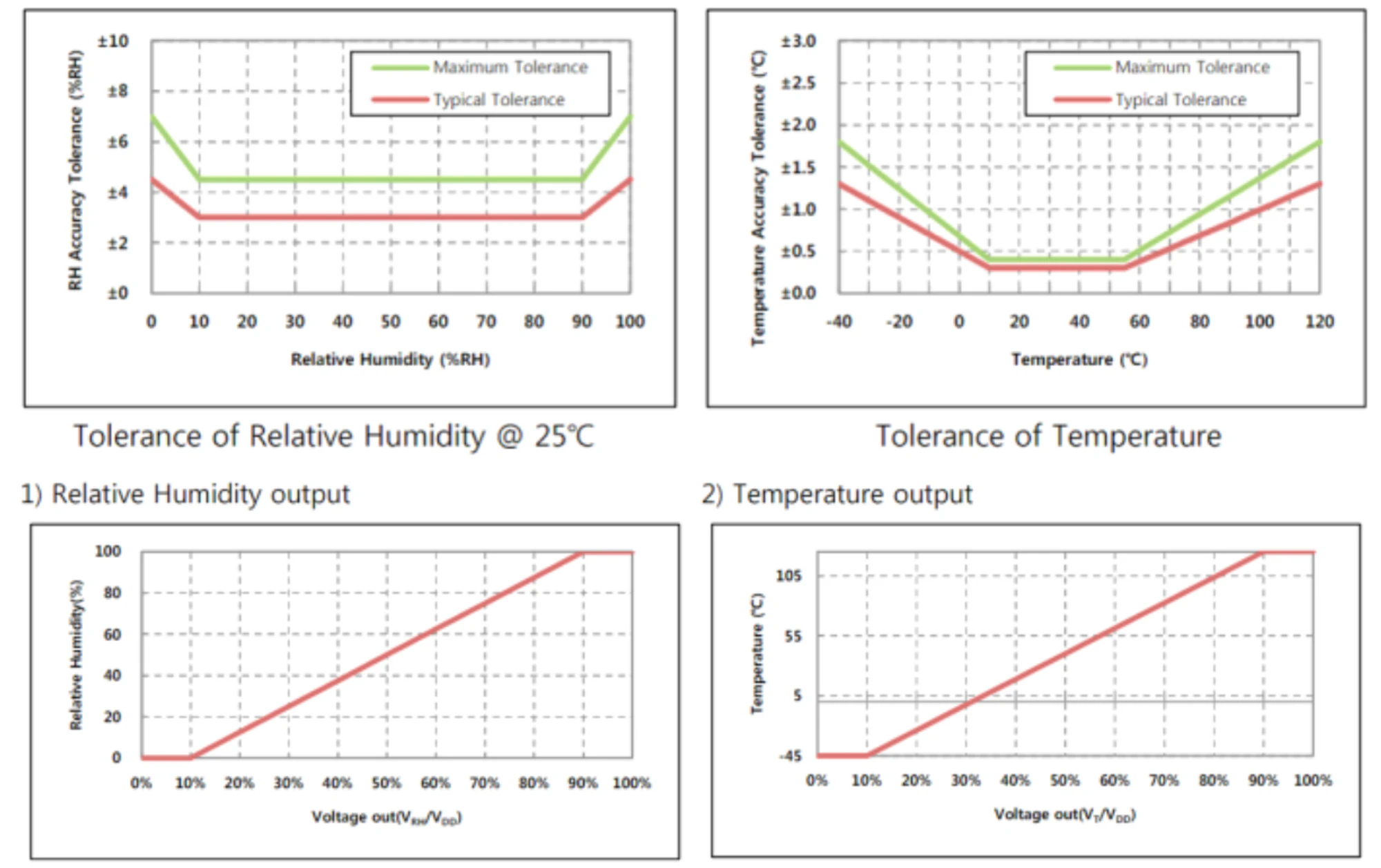

ETH-01DV graph

출력 값 계산 식

• Relative Humidity Output RH[%] = -10/0.8 + 100/0.8 x VRH/VDD RH : Relative Humidity(%) VRH : Relative Humidity Voltage Out VDD : Supply Voltage

• Temperature Output T[°C] = -45 - 17.5/0.8 + 175/0.8 x VT/VDD T : Temperature(°C) VT : Temperature Voltage Output VDD : Supply Voltage

아두이노 연동 예제 코드

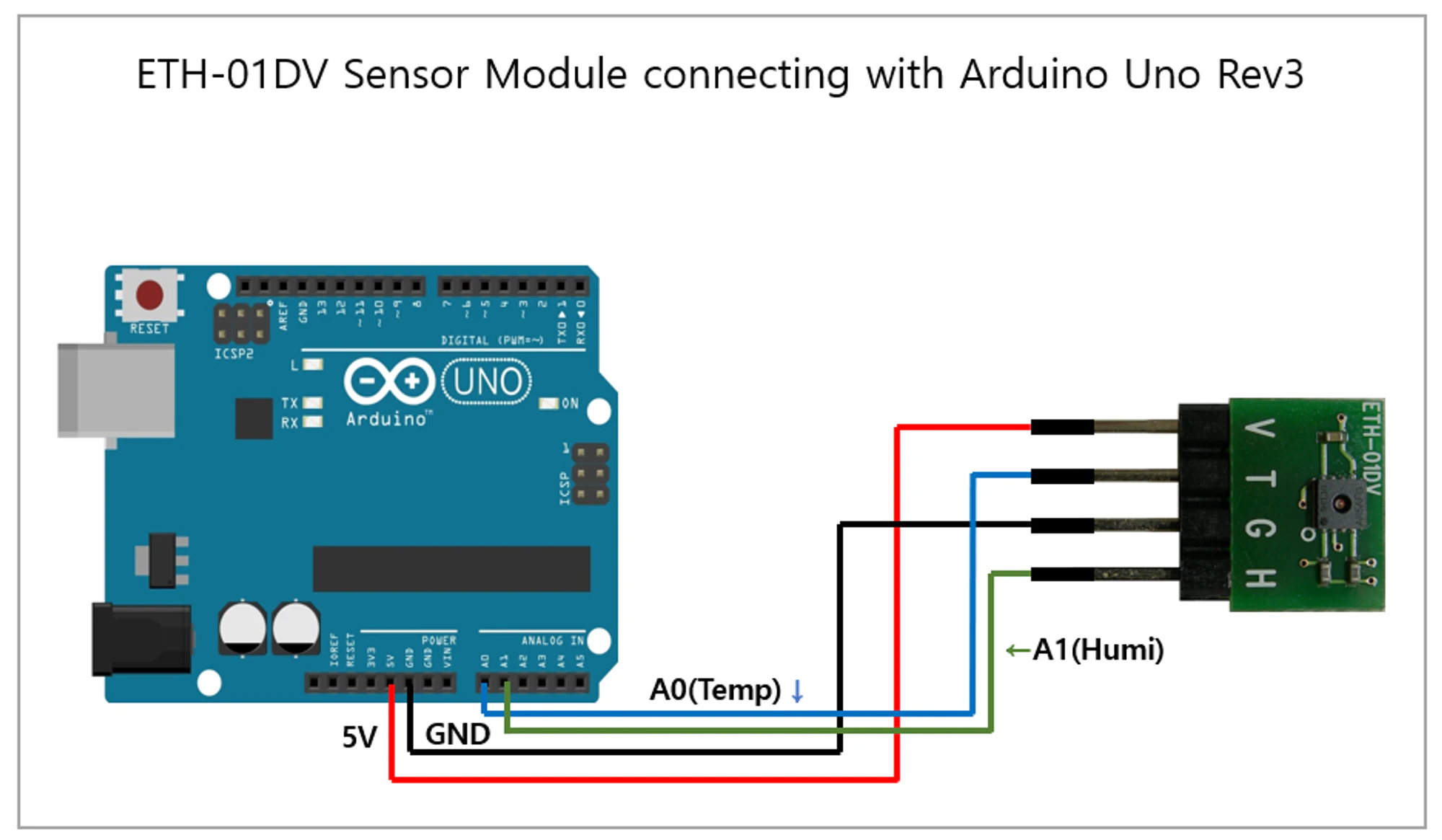

아두이노 연결

ETH-01DV arduino

소스 코드(10bit adc)

void setup() {
  Serial.begin(9600);
}

void loop() {
  float T = analogRead(A0);
  float H = analogRead(A1);

  Serial.print("T: ");
  Serial.print( -66.875 + 218.75 * T / 1024);
  Serial.print("\tH: ");
  Serial.println( -12.5 + 125 * H / 1024);
  delay(1000);
}

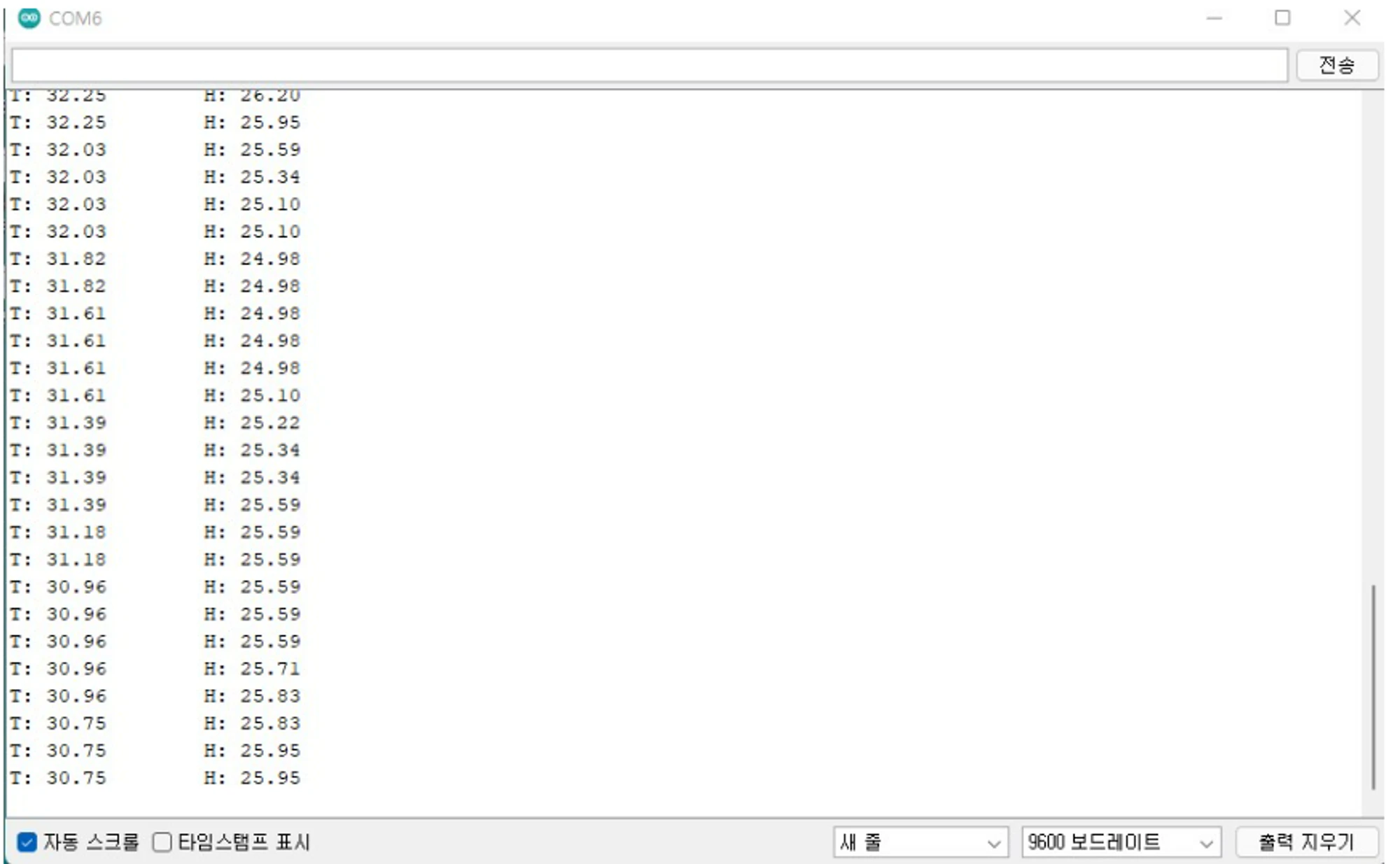

ETH-01DV Serial monitor
