TB600B(C),TB200B

EC Sense 의 TB600B, TB600C, TB200B (ES1, ES4, EC4) 센서 모듈 대해서 설명합니다.

1. 특징

다양한 가스를 높은 선택도로 감지합니다.
고정밀 환경 모니터링
긴 수명
안정적인 측정, 빠른 응답
선형 출력
누출 없음
작음 소음
저전력 소비
작은 크기
RoHS 승인 환경 설계

2. 애플리케이션

보건 의료
매립장 및 하수처리장
스마트 공중 화장실
산업용 가스 모니터링
소방
IoT 어플리케이션
스포츠 과학
난방, 환기 및 공기 조절
누출 감지

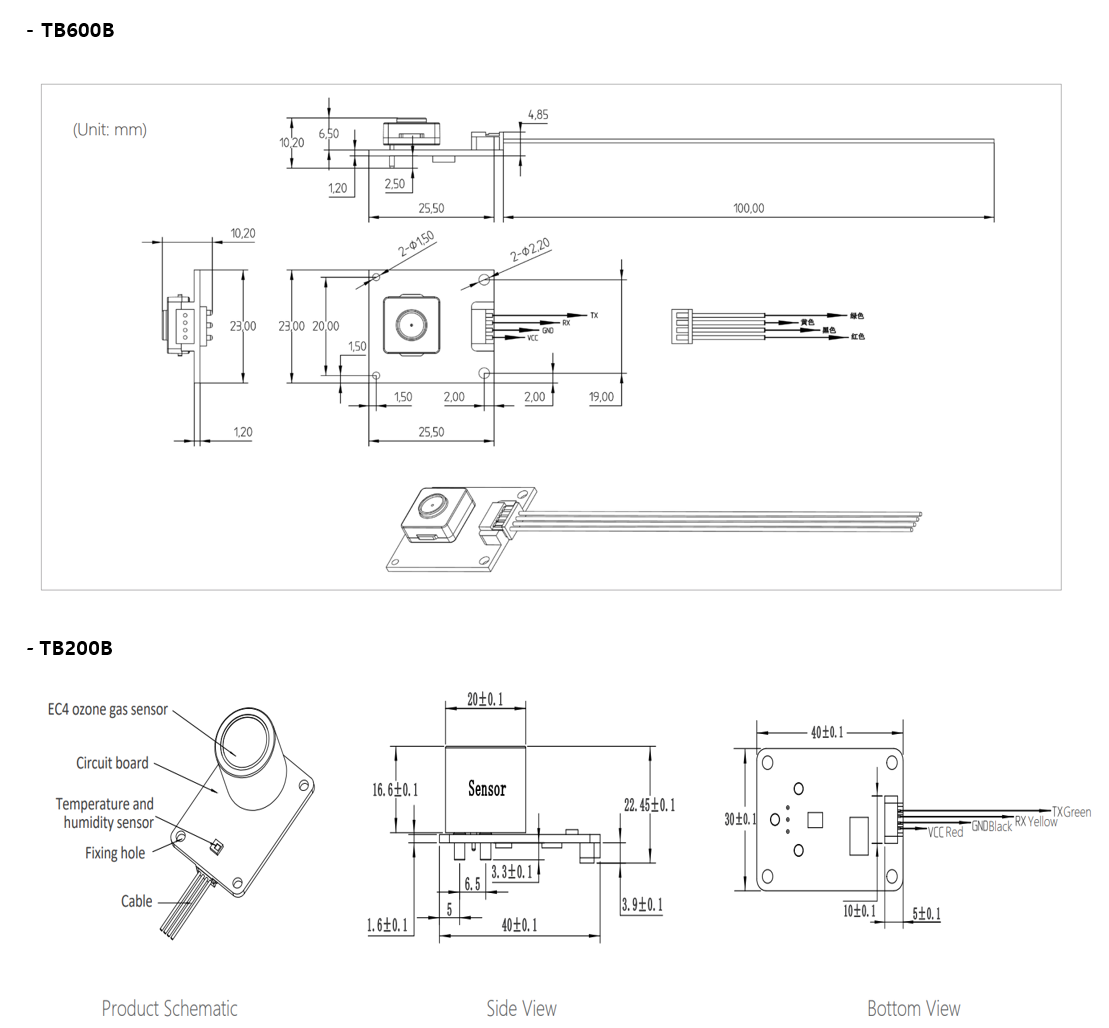

3. 제품 크기 및 핀 특성

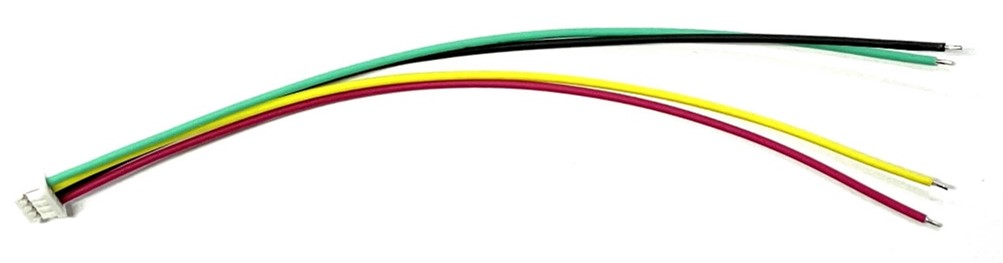

TB200/TB600 sensor 모듈을 위한 연결 Cable_

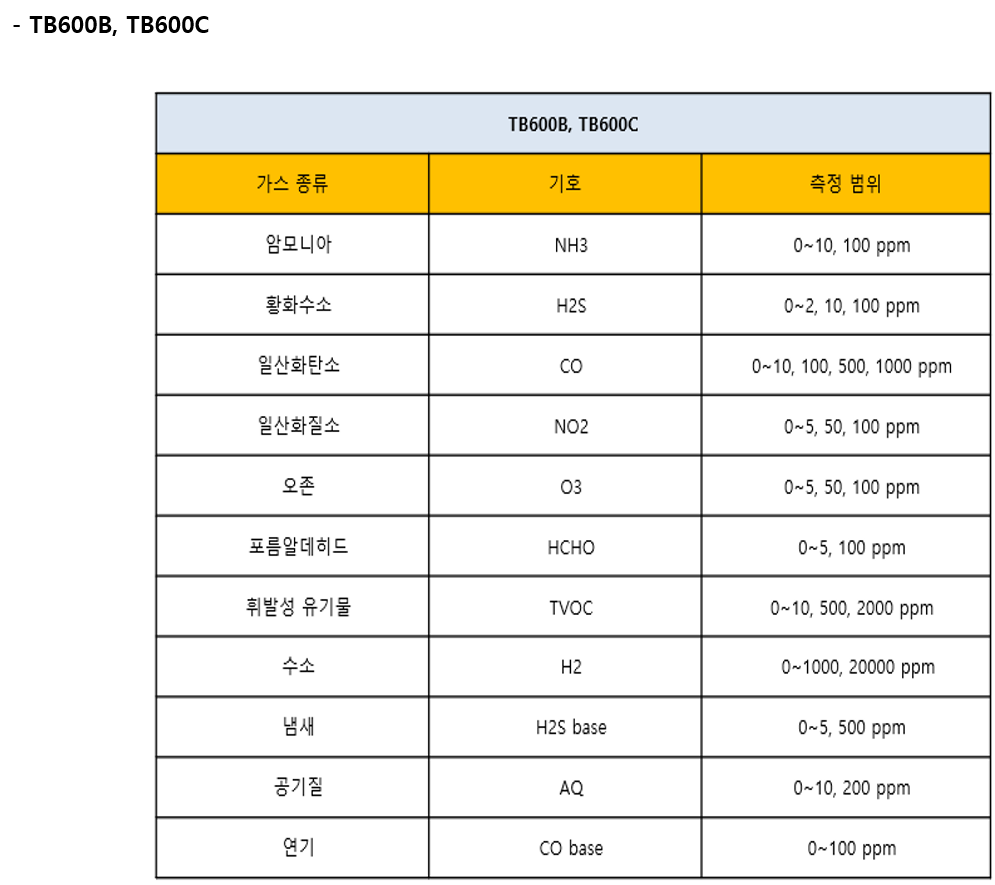

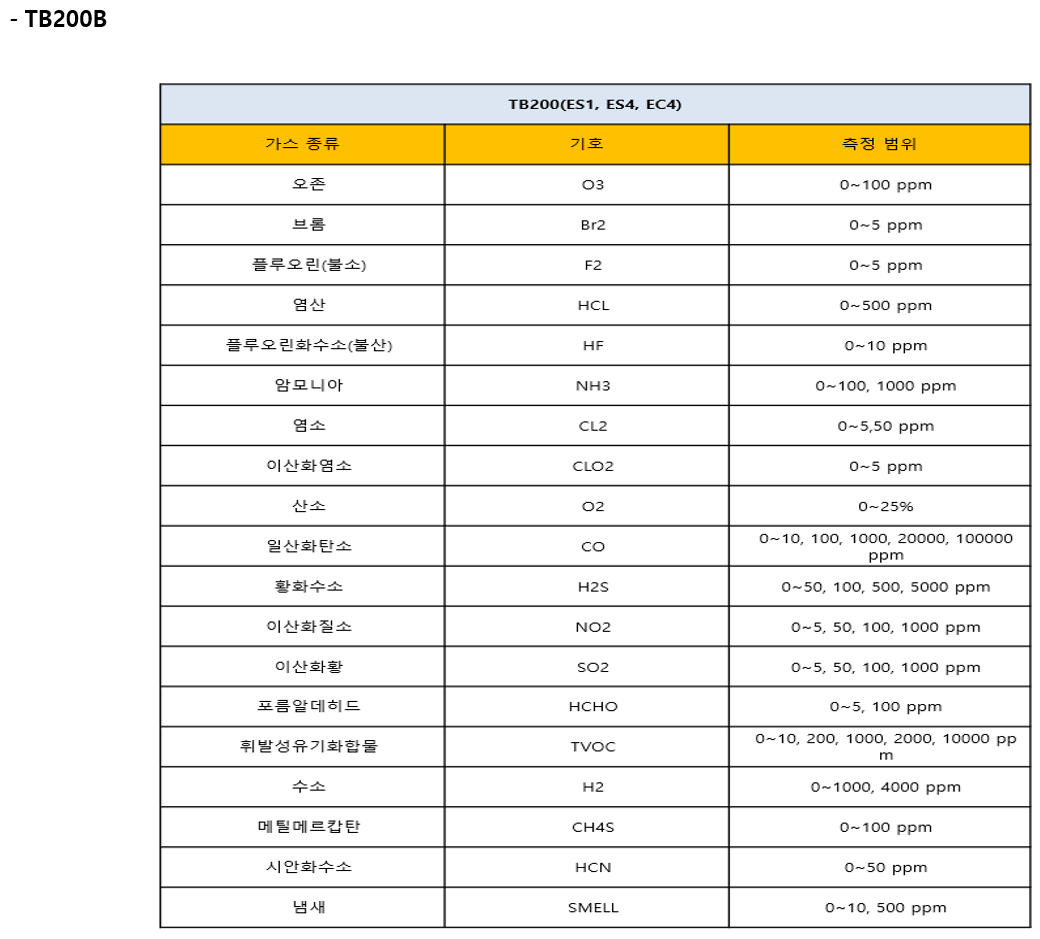

측정 가스 종류 및 측정 범위_

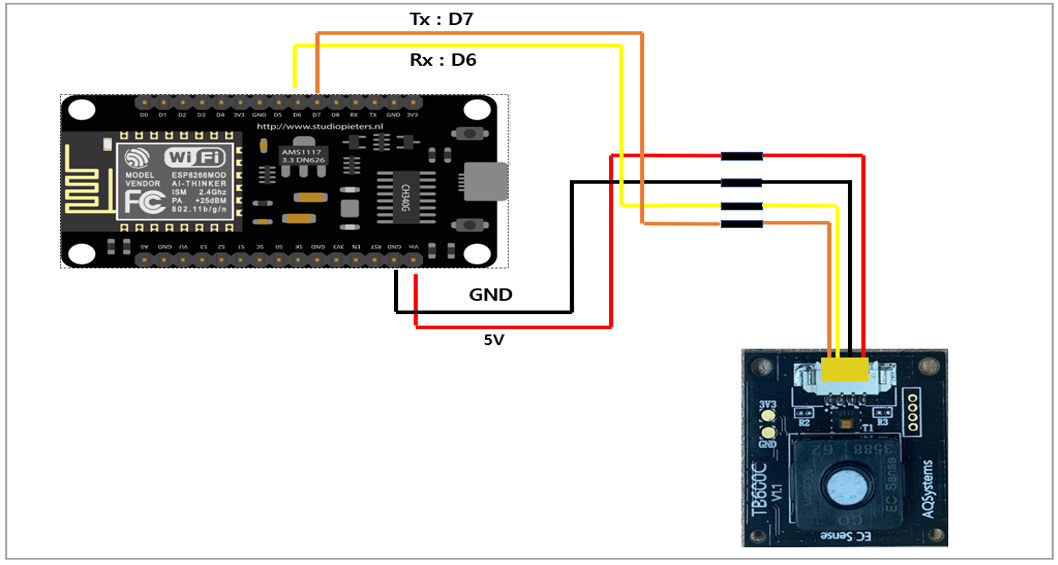

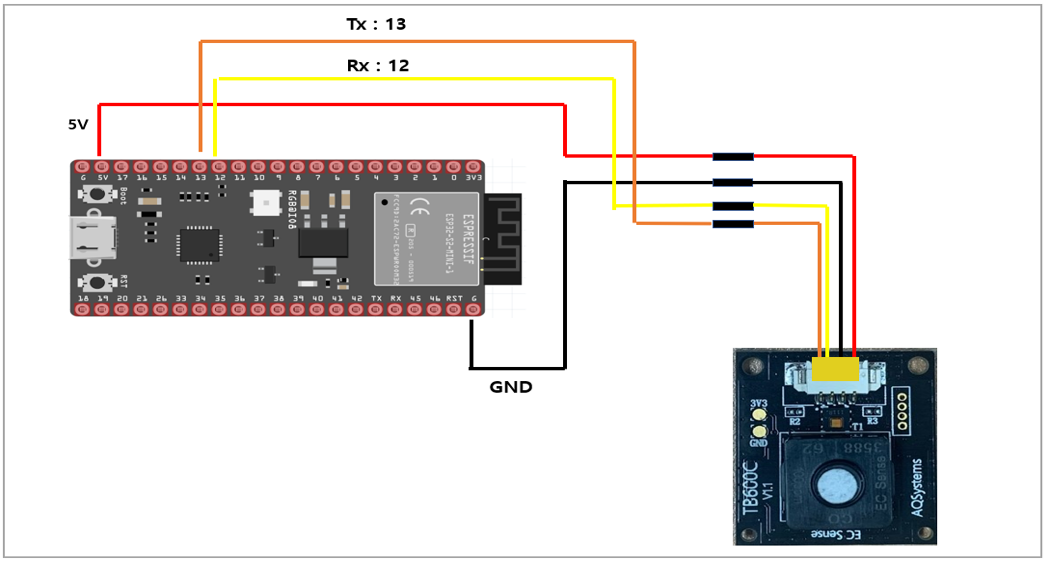

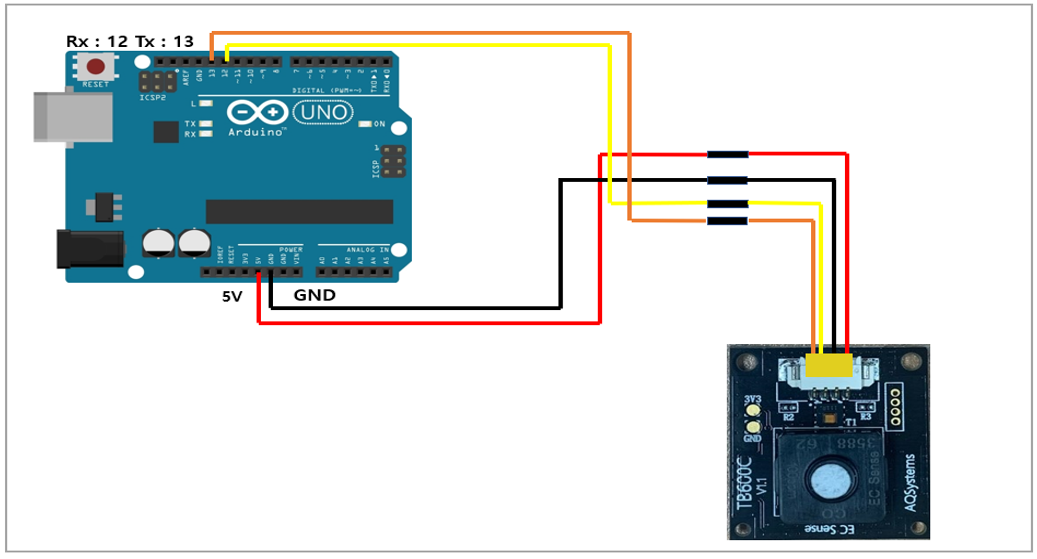

4.디바이스 연결 방법

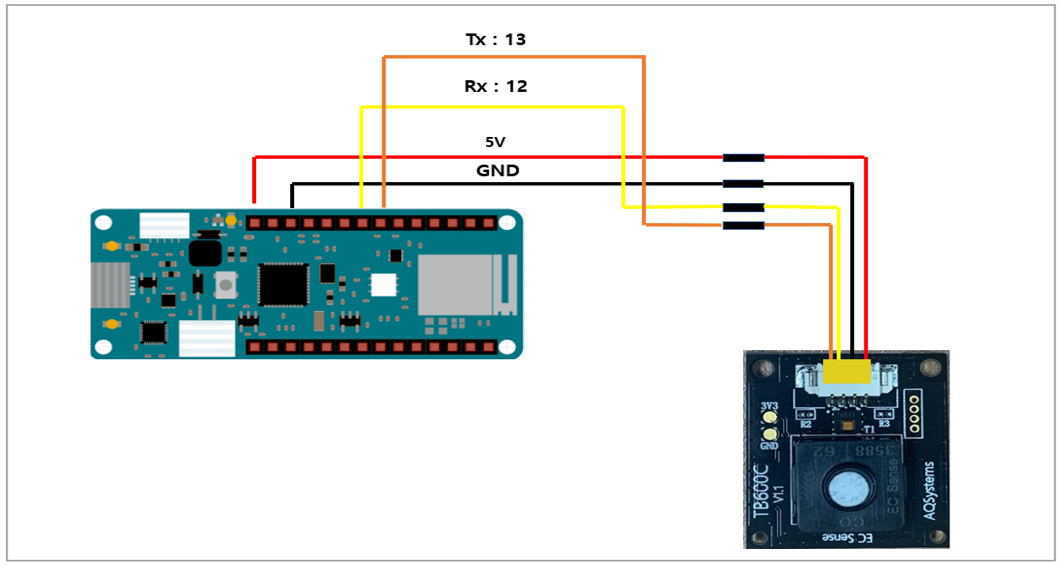

TB600B, TB600C

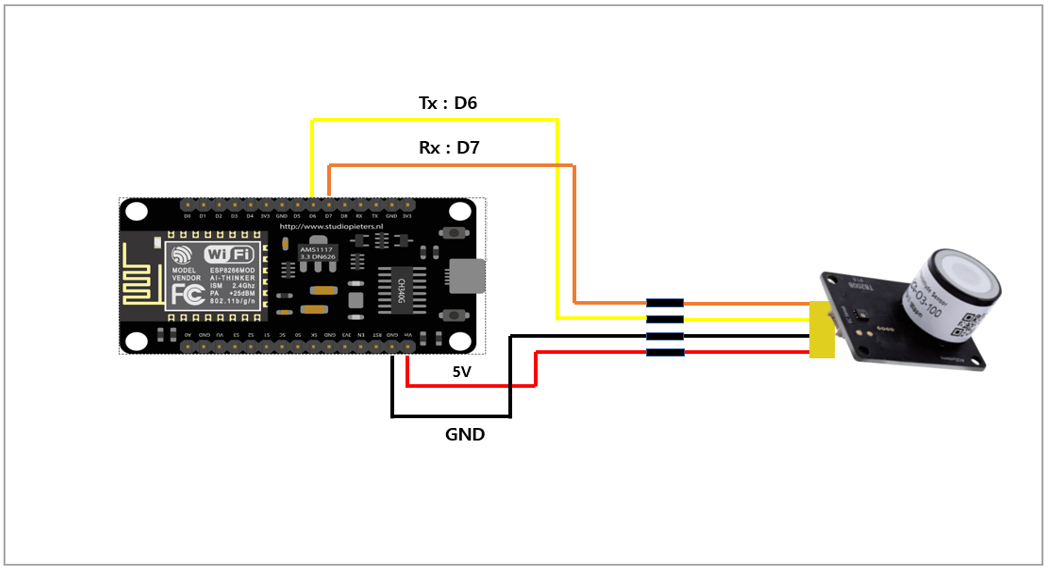

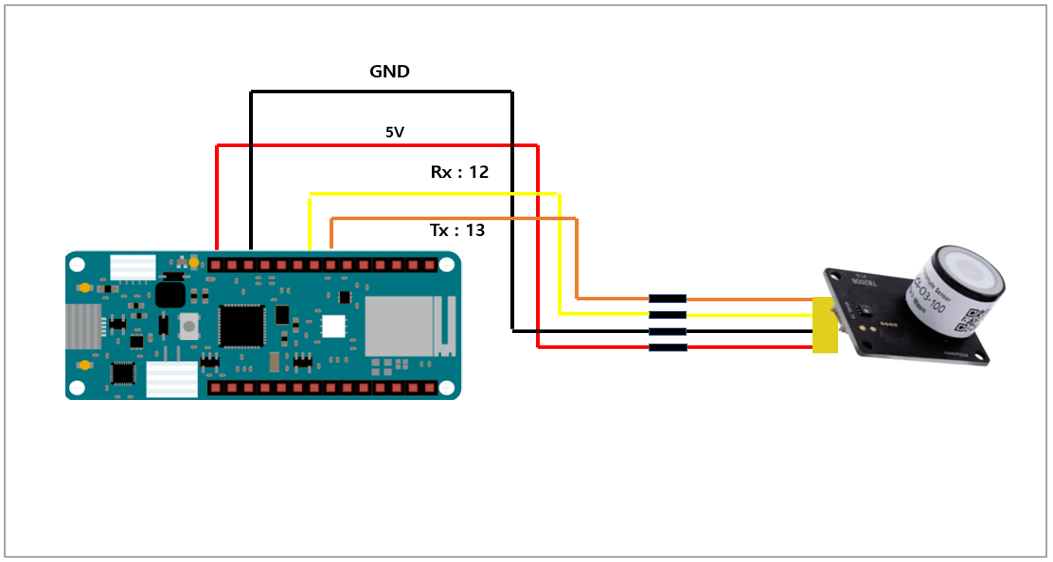

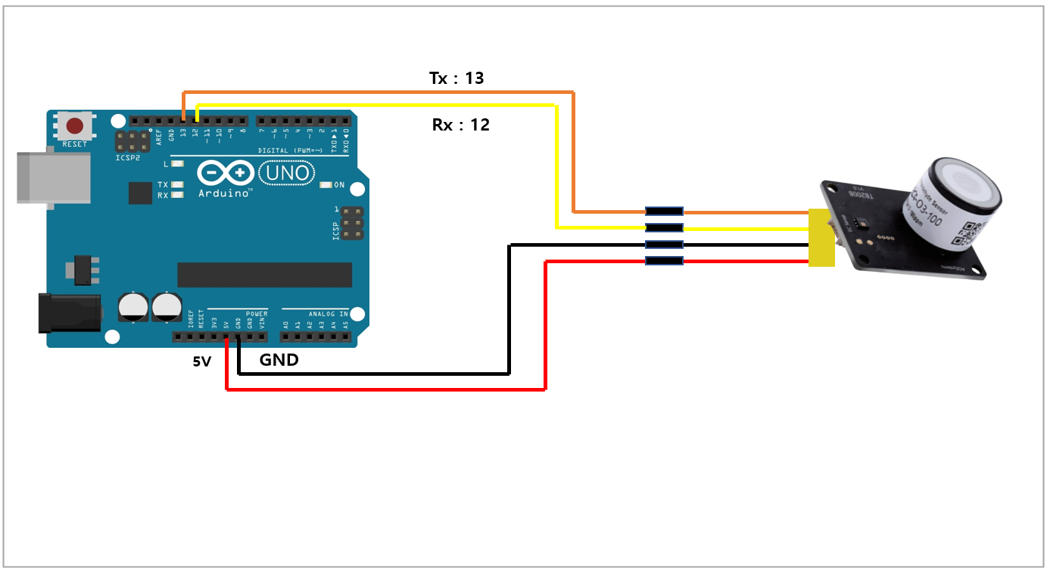

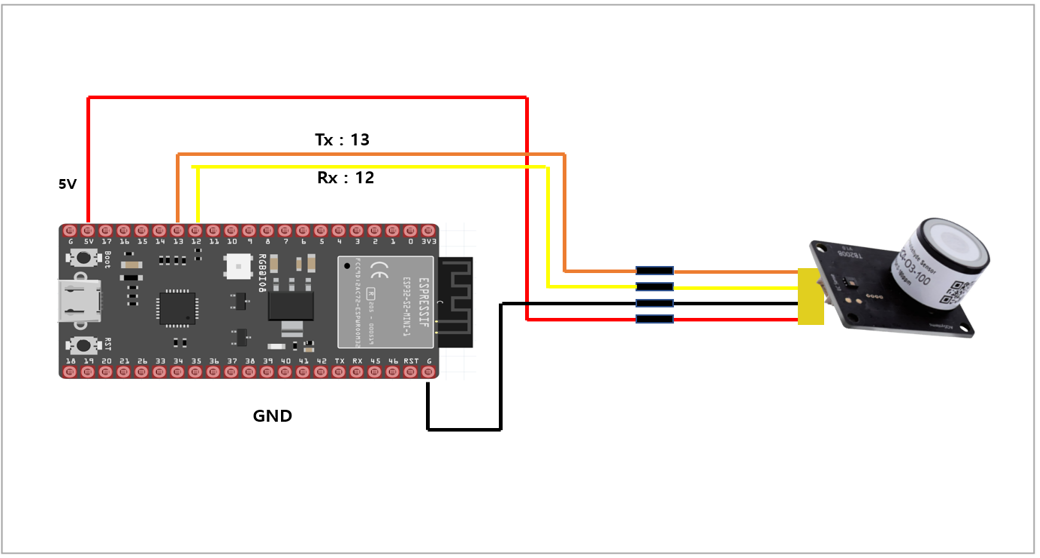

TB200B

5.통신 프로토콜

UART 설정

PARAMETER

TYP

Baud Rate (Fixed)

9600 bps

Data Bits

Parity

None

Stop Bits

Flow Control

None

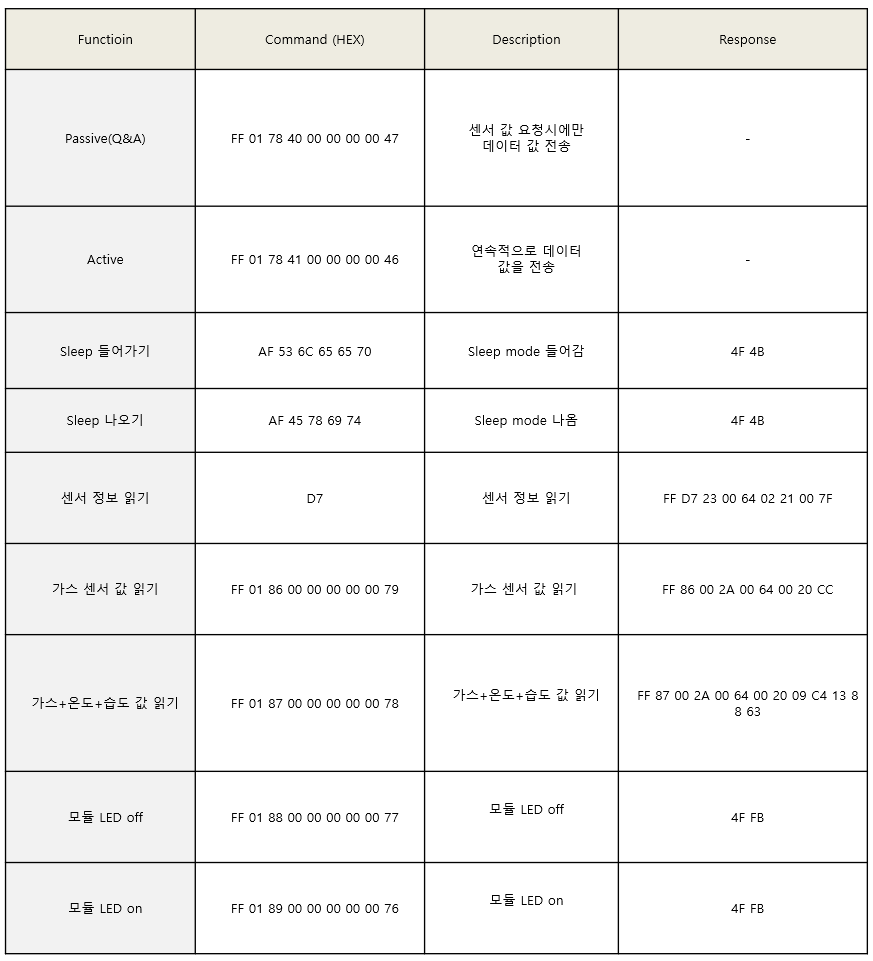

Uart 전체 Command

LED 제어

기 능

Command (HEX)

Response

LED off

FF 01 88 00 00 00 00 00 77

4F FB

LED on

FF 01 89 00 00 00 00 00 76

4F FB

체크섬(Checksum) 설명

Data 1~7 byte 값을 전부 더 하고 1의 보수를 취하고 1을 더함 Ex.1)
Data 1~7 byte 전부 더함 = 0x01 +0x86 = 0x87 = 1000 0111
= 0111 1000 = 0x78
= 0x78 +1
= 0x79

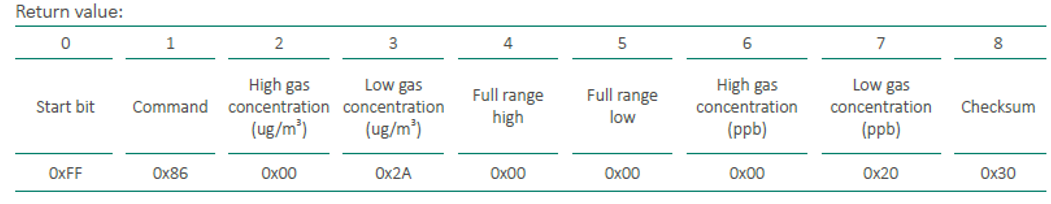

Ex.2)\
Data 1~7 byte 전부 더함 = 0x86 +0x2A+0x20 = 0xD0 = 1101 0000
= 0010 1111 = 0x2f
= 0x2f +1
= 0x30

6.모드 설정/센서 값 읽기

Mode 설정

초기 Mode default 설정: Passive Mode
전원 off 후에도 변경된 통신모드로 저장됨

Mode

Command (HEX)

Description

Response

Passive(Q&A)

FF 01 78 40 00 00 00 00 47

센서 값 요청시에만 데이터 값 전송

Active

FF 01 78 41 00 00 00 00 46

연속적으로 데이터 값을 전송

Sleep 들어가기

AF 53 6C 65 65 70

Sleep mode 들어감

4F 4B

Sleep 나오기

AF 45 78 69 74

Sleep mode 나옴

4F 4B

Sleep Mode 나올 경우, 모듈 정상동작에 5초 소요 (5초 동안 data x)

가스 센서 값 읽기

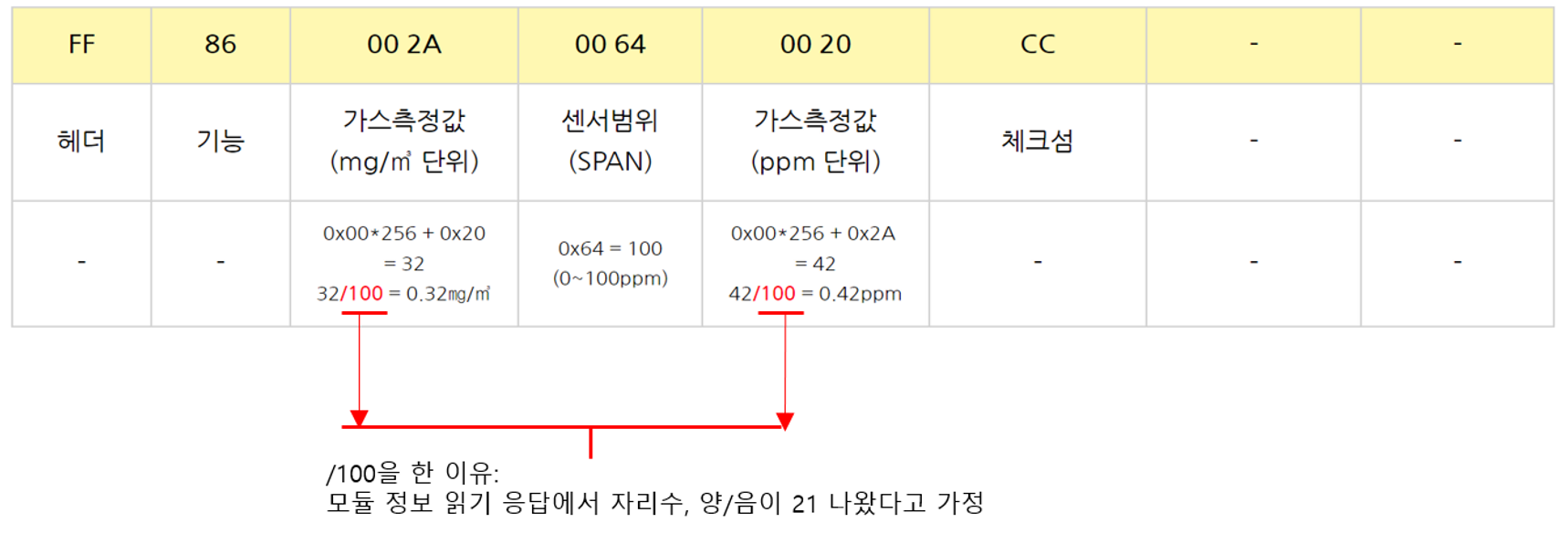

가스 센서 값 읽기 응답:

가스 센서 값 + 온습도 값 읽기

기 능

Command (HEX)

가스+온도+습도

FF 01 87 00 00 00 00 00 78

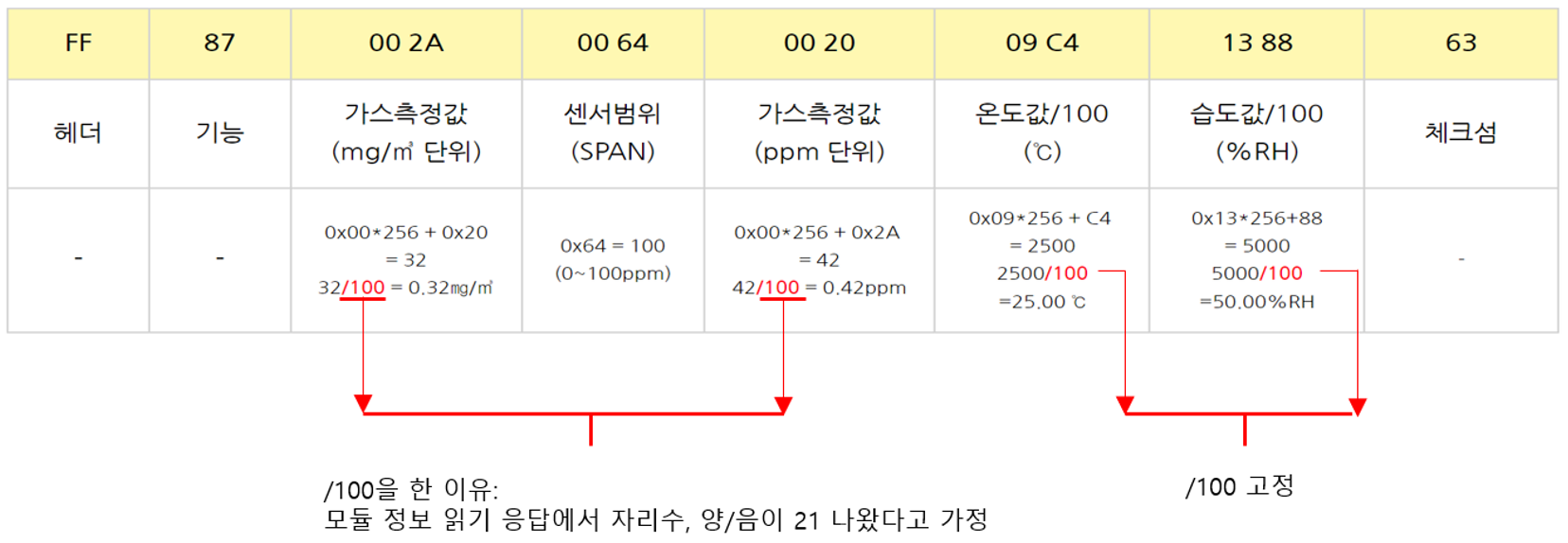

가스 센서 값 + 온습도 값 읽기 응답:

온도 습도 예제:

Ex) 0B 24 : 0x0B(11*256=2816) + 0x24(36) = 2852 / 100 => 28.52 ℃ (온도)

- 06 DB : 0x06(6*256=1536) + 0xDB(219) = 1755 / 100 => 17.55 %RH (습도)

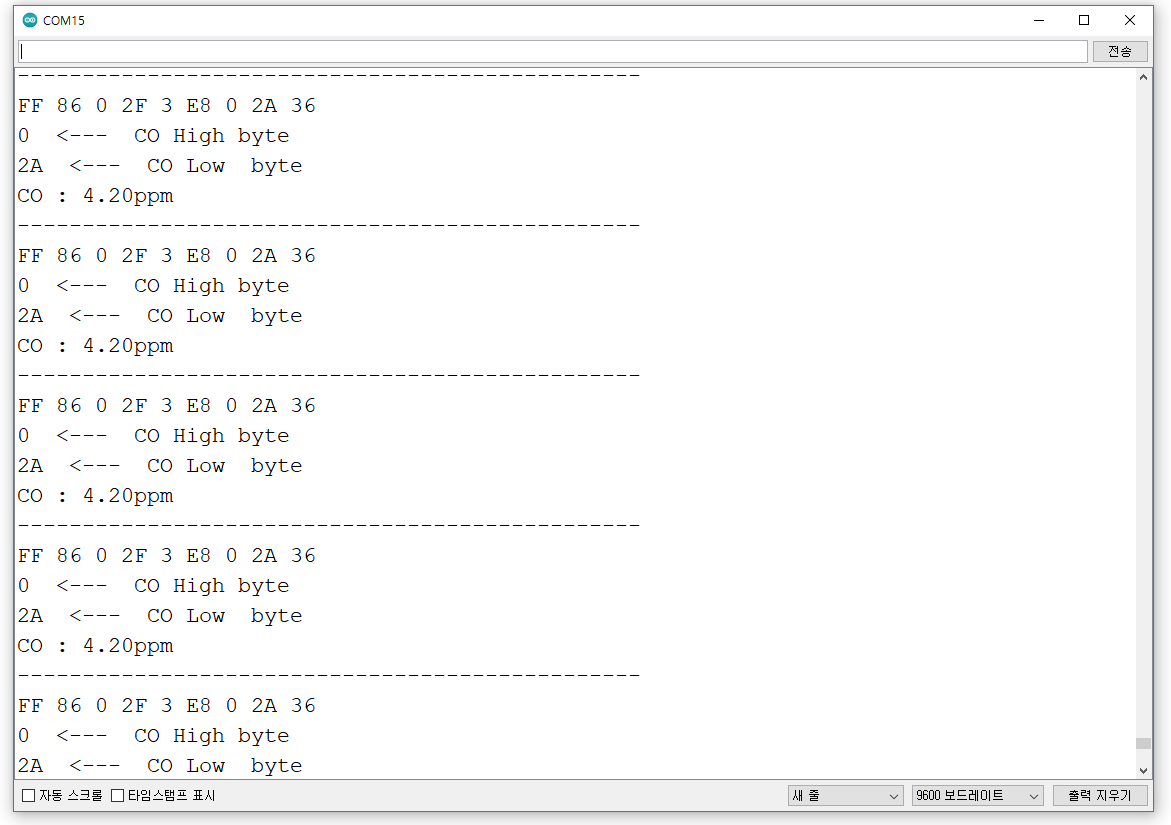

#include <SoftwareSerial.h>
SoftwareSerial mySerial(12, 13); //Uno Rx Tx (13 12) = mySerial
byte Passive_mode[9] = {0xFF, 0x01, 0x78, 0x41, 0x00, 0x00, 0x00, 0x00, 0x46};
byte Gas_value_request[9] = {0xFF, 0x01, 0x86, 0x00, 0x00, 0x00, 0x00, 0x00, 0x79}; // 가스 값 요청
void setup() {
  Serial.begin(9600); //시리얼 통신 초기화
  delay(1000);
  while(!mySerial){} //시리얼 통신 포트가 연결되기 전까지 대기
  mySerial.begin(9600);
  mySerial.write(Passive_mode, 9); // mode set
  delay(100);
}
void loop()
{
  unsigned char receive_data[9] = { 0x00, }; //모든 수를 양수로 값을 저장(0x00~0xFF)
  mySerial.write(Gas_value_request, 9); //데이터 요청 패킷 송신
  delay(500);
  int packetIndex = 0; //packetIndex 0으로 초기화
  while(mySerial.available()>0){ //수신받은 데이터가 0 초과, 즉 데이터가 존재한다면 코드수행
    int ch = mySerial.read(); //시리얼 데이터를 정수형 ch에 저장
    receive_data[packetIndex] = ch;
    Serial.print(ch, HEX); //시리얼 모니터에 입력받은 데이터 출력
    Serial.print(' ');
    packetIndex += 1;
  }
  // 패킷을 모두 수신 후 체크섬을 이용하여 데이터의 유효성을 체크
  // 응답 ex) FF 86 2C 88 3 E8 27 10 A4, 0x2710 = 10000
  /*  - 예제에 사용된 센서 TB600C-CO-1000 */
  if( (packetIndex == 9) &&(1 + (0xFF ^ (byte)(receive_data[1] + re-ceive_data[2] + receive_data[3]
  + receive_data[4] + receive_data[5] + receive_data[6] + receive_data[7]))) == receive_data[8])
  //체크섬=1~7자리 데이터를 더하여 8비트 데이터를 생성하고 각 비트를 반전시키고 끝에 1을 더함
    {
       Serial.println(" ");
       Serial.print(receive_data[6],HEX);
       Serial.println("  <---  CO High byte ");
       Serial.print(receive_data[7],HEX);
       Serial.println("  <---  CO Low  byte ");
      float CO_value = ((receive_data[6] * 256) + receive_data[7]);
      CO_value = CO_value/10;
      // /10은 센서의 종류나 측정범위에 따라 달라질 수 있으니 모듈 정보 읽기에서 자리수 확인 하는 것을 권장
      Serial.print("CO : ");
      Serial.print(CO_value);
      Serial.println("ppm"); // 단위는 모듈 정보 읽기 (0xD7) 커맨드로 확인 할 수 있음
      Serial.println("------------------------------------------------");
      delay(500);
    }
}

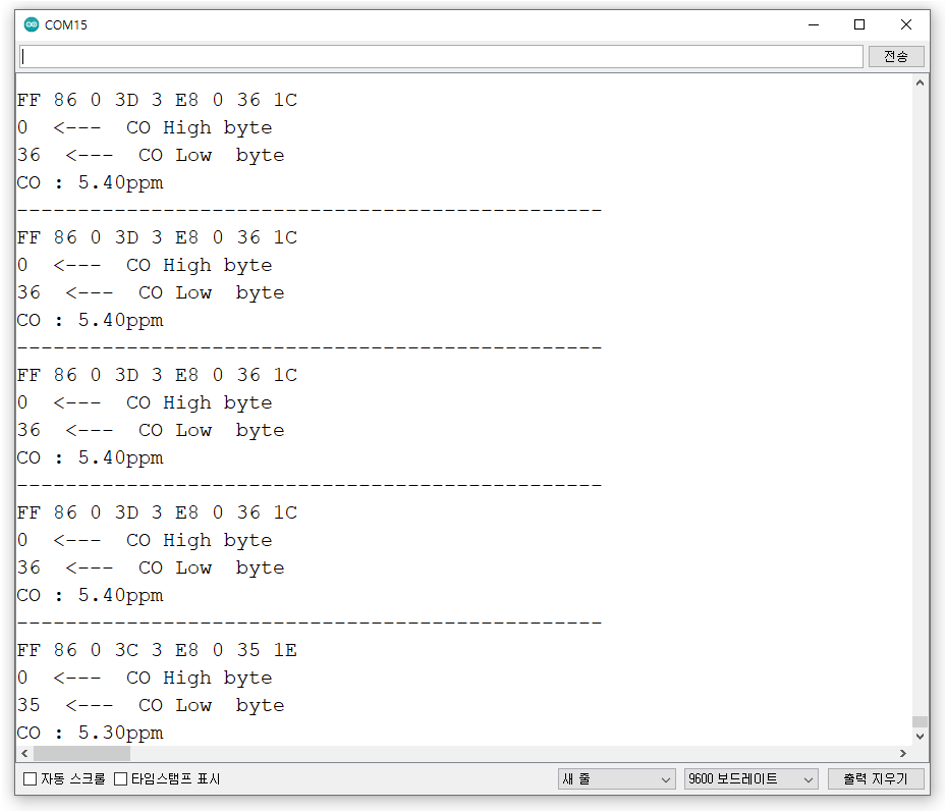

#include <SoftwareSerial.h>
SoftwareSerial mySerial(12, 13); //Uno Rx Tx (13 12) = mySerial
byte Active_mode[9] = {0xFF, 0x01, 0x78, 0x40, 0x00, 0x00, 0x00, 0x00, 0x47};
void setup() {
  Serial.begin(9600); //시리얼 통신 초기화
  delay(1000);
  while(!mySerial){} //시리얼 통신 포트가 연결되기 전까지 대기
  mySerial.begin(9600);
  mySerial.write(Active_mode, 9); // mode set
  delay(100);
}
void loop()
{
  unsigned char receive_data[9] = { 0x00, }; //모든 수를 양수로 값을 저장(0x00~0xFF)
  int packetIndex = 0; //packetIndex 0으로 초기화
  while(mySerial.available()>0){ //수신받은 데이터가 0 초과, 즉 데이터가 존재한다면 코드수행
    int ch = mySerial.read(); //시리얼 데이터를 정수형 ch에 저장
    receive_data[packetIndex] = ch;
    Serial.print(ch, HEX); //시리얼 모니터에 입력받은 데이터 출력
    Serial.print(' ');
    packetIndex += 1;
  }
  // 패킷을 모두 수신 후 체크섬을 이용하여 데이터의 유효성을 체크
  // 응답 ex) FF 86 2C 88 3 E8 27 10 A4, 0x2710 = 10000
  /*  - 예제에 사용된 센서 TB600C-CO-1000 */
  if( (packetIndex == 9) &&(1 + (0xFF ^ (byte)(receive_data[1] + re-ceive_data[2] + receive_data[3]
  + receive_data[4] + receive_data[5] + receive_data[6] + receive_data[7]))) == receive_data[8])
  //체크섬=1~7자리 데이터를 더하여 8비트 데이터를 생성하고 각 비트를 반전시키고 끝에 1을 더함
    {
       Serial.println(" ");
       Serial.print(receive_data[6],HEX);
       Serial.println("  <---  CO High byte ");
       Serial.print(receive_data[7],HEX);
       Serial.println("  <---  CO Low  byte ");
      float CO_value = ((receive_data[6] * 256) + receive_data[7]);
      CO_value = CO_value/10;
      // /10은 센서의 종류나 측정범위에 따라 달라질 수 있으니 모듈 정보 읽기에서 자리수 확인 하는 것을 권장
      Serial.print("CO : ");
      Serial.print(CO_value);
      Serial.println("ppm"); // 단위는 모듈 정보 읽기 (0xD7) 커맨드로 확인 할 수 있음
      Serial.println("------------------------------------------------");
      delay(500);
    }
    delay(500);
}
